驅動器設備類型鍵的標記,包米勒驅動器設備類型鍵的標記:
類型鍵的格式為：BM4XXX-XXX-XXXXX[Ryy]-XX。類型鍵的直接后面是設計代碼（-XXXX-X-XXX
-XXX）。設計代碼包含的信息，只對紐倫堡公司很重要。這就是為什么在下表中只解釋了類型鍵。
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX設備生成
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX型
4: 帶或不帶編碼器反饋的向量控制器（閉環/開環）5：用于M-控制器oderV-控制器
開發的設備，
見手冊5.05022
6: 矢量控制器像4，但優化為最大。峰值電流7：矢量控制器像4，但
優化為最大。標稱電流
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX機柜尺寸
1到7（從機柜尺寸1開始，有兩種不同的寬版本）
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX電流分級（輸出額定電流）
0到6（當前值取決于機柜大小），見附錄D
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX冷卻型
S：控制柜內的送風和空氣出口的風冷
A: 控制柜外出氣Z：控制柜內水冷器水冷
F: 控制柜外水冷C：（冷板）通過控制柜安裝壁冷卻
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX電源類型
T：TNorTT電源
I：IT電源和“接地增量”
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX安全繼電器
0: 無模塊
1: 帶有一個繼電器和高功率電流觸點的模塊2：帶有兩個繼電
器和高功率電流觸點的模塊3：帶有一個繼電器和低電流觸點
的模塊
驅動器設備類型鍵的標記,包米勒驅動器設備類型鍵的標記,
繼電器和所有電流觸點的模塊6：帶有兩個繼電器和所
有電流觸點的模塊
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX硬件類型/電源單元類型
0: 整流器和逆變器與斬波電阻晶體管U直流=540V
1: 帶有斬波器電阻器晶體管的整流器和逆變器UMain=230
V ± 10 %,超聲多普勒心臟鏡=310 V
2: 電源模塊（僅限輸出側逆變器）。作為電源模塊運行，超聲多普勒心臟鏡=
540 V
3: 整流器和逆變器與斬波電阻晶體管UDC=540V短封裝，用于BM465X，
BM466X，BM475X和BM476X
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX硬件類型/控制器單元版本
1: 插槽A到H中的模塊，可插拔
2: 插槽A到M中的模塊可插拔
BM4XXX-XXX-XXXXX[Ryy]-[XXX]-XX硬件類型（內部信息通過鮑穆勒紐倫堡
股份有限公司
0XX：無7段顯示的控制器（RS485接口）1XX：無7段顯示的控制器
（RS485接口）2XX：帶7段顯示的控制器（RS485接口）3XX：帶7
段顯示的控制器（以太網接口））
10緊湊型手動bmaXX®BM4400, BM4600, BM4700
在第94號文件中。：5.06014.025.06014.02紐倫堡有限公司

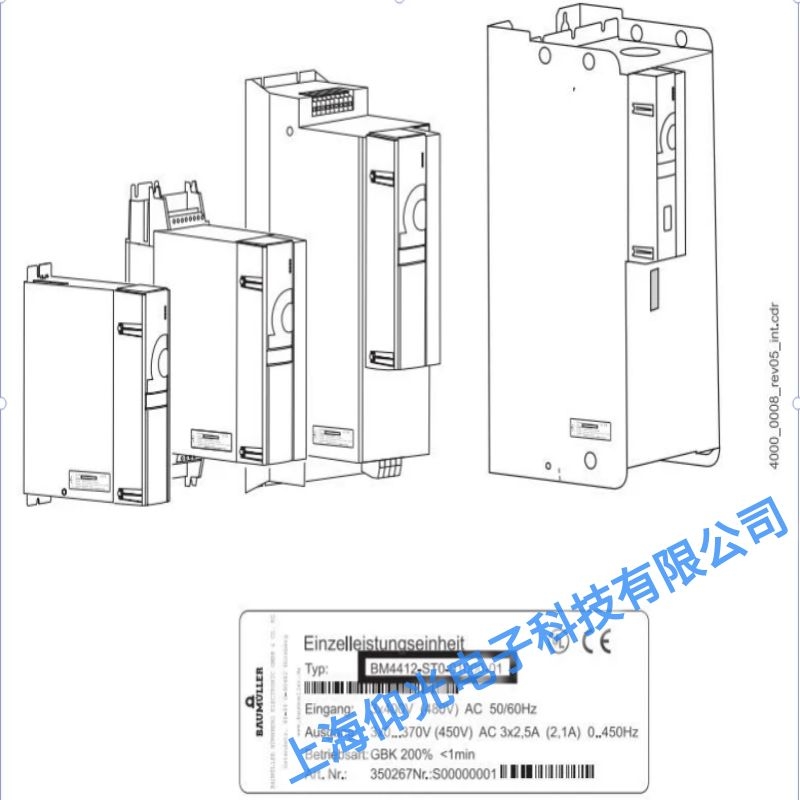

3.1
設備說明
BM4XXX - XXX - XXXXX[Ryy] - XX
BM4XXX - XXX - XXXXX[Ryy] - XX 可選的斬波電阻器
R16：斬波器電阻與16Ω
R10：斬波器電阻與10Ω
R05：5Ω
R03：3Ω
軟件控制器的狀態（固件）
01: 系列版本1。x
03: 系列版本3。x 注意：
此類型鍵僅適用于沒有插件模塊的基本設備。每個插件模塊（控制器除外）都有自己的類型鍵。
包米勒驅動器故障維修,包米勒伺服驅動器維修，包米勒伺服放大器維修，包米勒伺服控制器維修常見的故障有：上電無顯示維修、有顯示無輸出維修、過電流維修、過電壓維修、欠電壓維修、過熱維修、過載維修、過速維修、缺相維修、抖動維修、編碼器異常維修、模塊損壞維修、接地故障維修、編碼器報警維修、模塊損壞維修、參數錯誤維修，主板維修，電源板維修，控制板維修，驅動板維修等，Baumüller包米勒BM4400系列維修， BM4600系列維修， BM4700系列維修報警故障代碼有：電源輸入故障維修：64=主電源故障,65=相故障,66 =主電源欠壓,67 =主電源過壓,68 =欠24V,69-78=保留,79 = 保留,功率單元故障維修,80 = HIPER-FACE規范后的通信錯誤,81 =散熱片溫度,82 = U DC鏈路過壓,83=過電流,84 =接地電流,85 =設備內部溫度過高,86 =斷線溫度傳感器,87 =安全繼電器關閉（或缺陷）,88 =橋接器短路,89 =功率單元未準備好運行,90 =階段失敗,91電源故障恢復主電源,92 =主電源欠壓,93 =主電源過壓,94 =欠壓U DC鏈路,95 = 保留...鮑米勒伺服驅動器維修,鮑米勒伺服放大器維修,鮑米勒伺服控制器維修,
上海仰光工程師整合的驅動器設備類型鍵的標記,包米勒驅動器設備類型鍵的標記,包米勒驅動器故障維修方法能快速幫你解決一部分簡單故障，包米勒伺服電機由于長時間的使用，難免會出現故障，最重要的是及時查找出原因，對應解決故障，及早恢復正常使用，有測試平臺，面向全國，支持順豐到付，免費檢測，免費咨詢1381701
