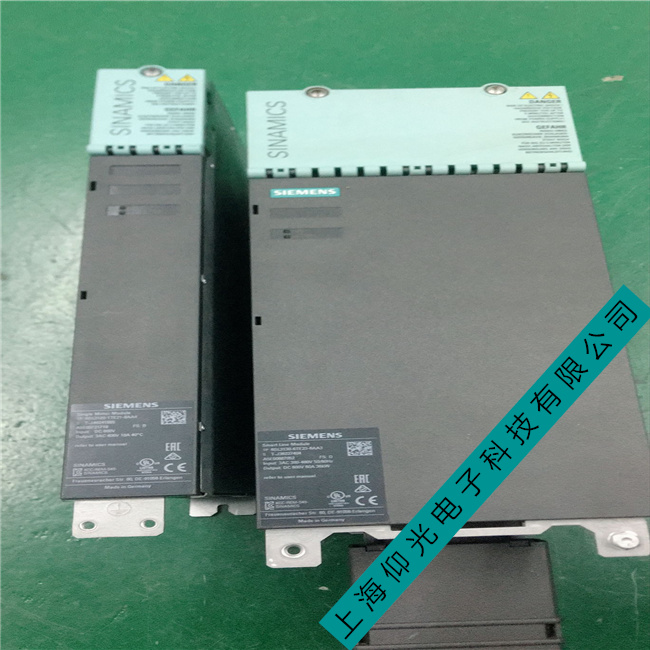

西門子電源模塊電源輸入電壓過高解決方法參考
目前，市場上電源模塊種類繁多，我們的西門子電源模塊就是其中之一。不同產品的輸入電壓、輸出功率、功能及拓?fù)浣Y(jié)構等都各不相同，其特點是可為微控制器、集成電路、數字信號處理器、模擬電路、及其他數字或模擬負載供電。雖說電源模塊的可靠性比較高，但也可能發生故障，下面這些就是很好的例子...
1.電源輸入電壓過高
原因分析：有輸出端懸空或無負載，輸出端負載過輕。輕于10%的額定負載，輸入電壓偏高或干擾電壓等原因。
解決方法參考：可以調整輸出端的負載與輸入電壓范圍，確保輸出端不小于少10%的額定負載，若實際電路工作中會有空載現象，可以在輸出端并接一個假負載。需要更換在合理范圍內輸入電壓的電源模塊，存在干擾電壓時要考慮在輸入端并上TVS管或穩壓管。
2、電源耐壓不良
原因分析：有耐壓測試儀存在開機過沖，選用模塊電源的隔離電壓值不夠，維修中多次使用回流焊、熱風槍。使用耐壓儀測試隔離電壓的方法不對等原因。
解決方法參考：可以通過規范測試和規范使用兩方面改善，耐壓測試時電壓逐步上調，焊接電源模塊時要選取合適的溫度，避免反復焊接，損壞模塊。選用優質的隔離模塊，降低電路的設計風險。
3、電源輸出噪聲過大
原因分析：有電源模塊與主電路噪聲敏感元件距離過近，主電路噪聲敏感元件的電源輸入端處未接去耦電容。多路系統中各單路輸出的模塊之間產生差頻干擾，地線處理不合理等原因。
解決方法參考：可以通過將模塊與噪聲器件隔離或在主電路使用去耦電容等方案改善，將模塊盡可能遠離主電路噪聲敏感元件或模塊與主電路噪聲敏感元件進行隔離。主電路噪聲敏感元件（如：A/D、D/A或MCU等）的電源輸入端處接0.1μF去耦電容。使用一個多路輸出的電源模塊代替多個單路輸出模塊消除差頻干擾，采用遠端一點接地、減小地線環路面積。
