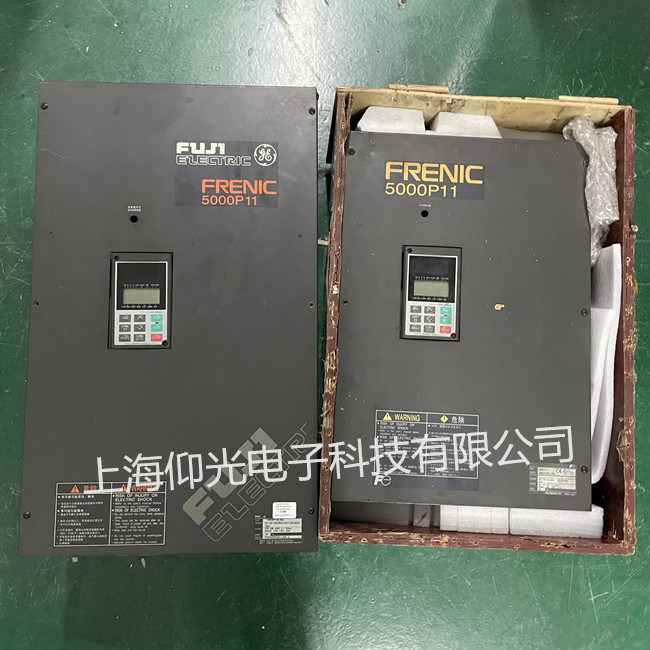

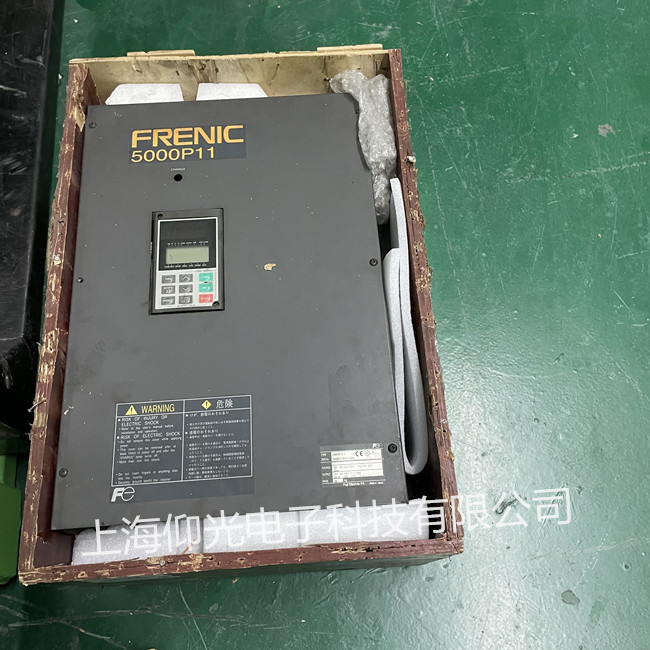

富士變頻器維修報警：ER1/ER2/ER3/ER4/ER5/ER6/ER7
1：報警ER1：為CPU內存故障，如沒有其他問題，把CPU換掉就可以，還有是E9S的Er1是存儲器的內容丟失，跟干擾有關，大部分可恢復。但參數是保密的。
2：報警ER2：大部分是cpu板壞引起的，要更換cpu板，價格昂貴。
3:報警ER3：大部分是cpu板壞引起的，要更換cpu板，價格昂貴，有些是由于外部噪聲引起的，初始化以下試驗一下。
4：ER4和ER5，使變頻器的外圍選件出現問題。
5：ER6:是變頻器的操作錯誤，如果排除操作問題可能就是CPU版壞了。
6：ER7：是變頻器自整定不良引起的，一般是由于接觸器檢測輔助端子有過多的灰塵引起的接觸不良引起的，如果是富士G11的變頻器接觸器的主觸點不好也會報警ER7故障
如果你啟動變頻器的自整定的命令是報警ER7現象一般是電源板的檢測電路部分特別是 光藕A7800和周圍的比較器出現問題。
如果不行只能更換電源板，
富士G9系列報ER7有些是CPU板的故障，故障率還比較高。
富士變頻器維修顯示 E.THM 名稱：電機過負荷斷路(電子過流保護)(注1) 內容：當變頻器的內置電子過流保護，檢測到由于過負荷或定速運行時，冷卻能力降低，引起電機過熱時，停止變頻器輸出。多極電機或兩臺以上電機運行時，請在變頻器輸出側安裝熱繼電器。 檢查：電機是否處于過負荷。 處理：減輕負荷。定轉矩電機時，將Pr.71設定為定轉矩電機。
顯示 E.THT 名稱：變頻器過負荷斷路(電子過流保護) (注1) 內容：如果電流超過額定電流的150%，而未發生電流斷路(200%以下)時，為保護輸出晶體管，用反時限特性，使電子過流保護動作，停止變頻器輸出。 檢查：電機是否處于過負荷。 處理：減輕負荷。 (注1)如果變頻器復位，電子過流保護的內部熱積算數據將被初始化。 顯示 E.FIN 名稱：散熱片過熱 內容：如果散熱片過熱，溫度傳感器動作，使變頻器停止輸出。 檢查：周圍溫度是否過高。冷卻散熱片是否堵塞。
數據恢復： 任何報警信息,檢查診斷畫面,并未發現常,按nc啟動便可繼續加工，經觀察,cnc都是在執行m06(換刀)時停止,主要動作是atc手臂旋轉和主軸(液壓)松開/拉緊刀具。 換一個相應的整流二極管問題就解決了,這種問題一般是二極管的耐壓偏低,電源脈動沖擊造成的, (3) 有時顯示[f0022,f0001,a0501]不定(mm4),敲擊機殼或動一動面板和主板時而能正常,一般屬于接插件的問題,檢查一下各部位接插件,也發現有個別機器是因為線路板上的阻容元件質量問題或焊接不良所致。 上電后顯示[-----](mm4),一般是主控板問題,多數情況下?lián)Q一塊主控板問題就解決了,一般是因為外圍控制線路有強電干擾造成主控板某些元件(如帖片電容、電阻等)損壞所,我分析與主控板散熱不好也有一定的關系,但也有個別問題出在電源板上。 ac伺服電機、s系列、s系列、s系列、s系列、e系列、s系列、電機、編碼器、ab相、串行 檢查底板開關電源，脈寬調制集成塊n4,測量第4腳與第8腳振蕩電阻由正常時的75kω變?yōu)?/span>420kω，第6腳輸出電阻r133由正常時的100ω變?yōu)?/span>300ω，電壓檢測部分n1(tl084)第14腳輸出外接電阻r203由正常時的47ω變?yōu)?/span>544kω，觸發板輸出電阻igbt第11腳接電阻r226由正常時的9ω(兩支18ω電阻并聯)變?yōu)?/span>144ω，第4腳r214由正常時的185ω變?yōu)?/span>21ω，第3腳接電阻r126由正常時的9ω變?yōu)?/span>183ω，第1腳接電阻r116由正常時的9ω變?yōu)?/span>126ω，將上面的電阻重新更換后，運行正常。 在實際工作中,了解和熟悉fanuc系統豐富的操作功能,對外圍故障的判斷和排除有著事半功倍的作用，舉例談一下使用fanuc系統內嵌的強大、易用的pmc功能對外圍故障的快速判斷和排除。 fanuc 0mc系統，型號為xh754的數控機床換刀不能拔刀的故障維修，故障現象：一臺配套fanuc 0mc系統，型號為xh754的數控機床，換刀時，手爪未將主軸中刀具拔出，報警，分析及處理過程：手爪不能將主軸中刀具拔出的可能原因有：①刀庫不能伸出；②主軸松刀液壓缸未動作；③松刀機構卡死，復位，消除報警：如不能消除，則停電、再送電開機。用手搖脈沖發生器將主軸搖下，用手動換刀換主軸刀具，不能拔刀，故懷疑松刀液壓缸有問題。在主軸后部觀察，發現松刀時，松刀缸未動作，而氣液轉換缸油位指示無油，檢查發現其供油管脫落，重新安裝好供油管，加油后，打開液壓缸放氣塞放氣兩次，松刀恢復正常。
