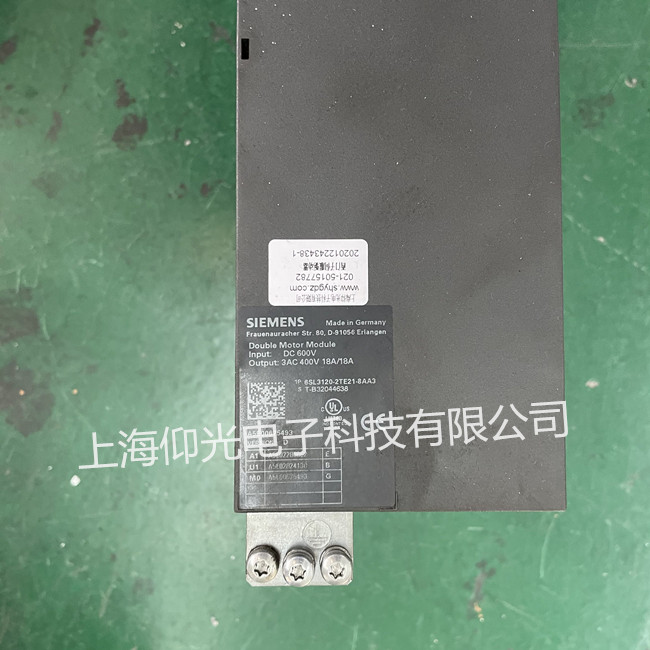

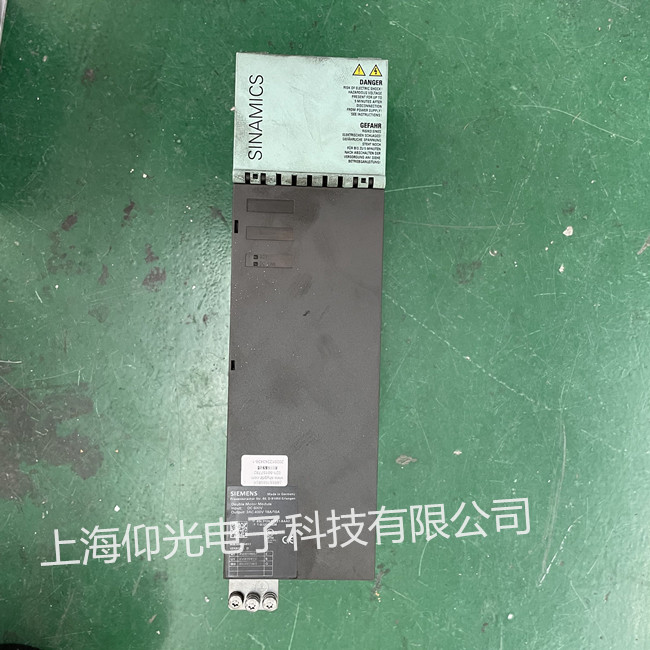

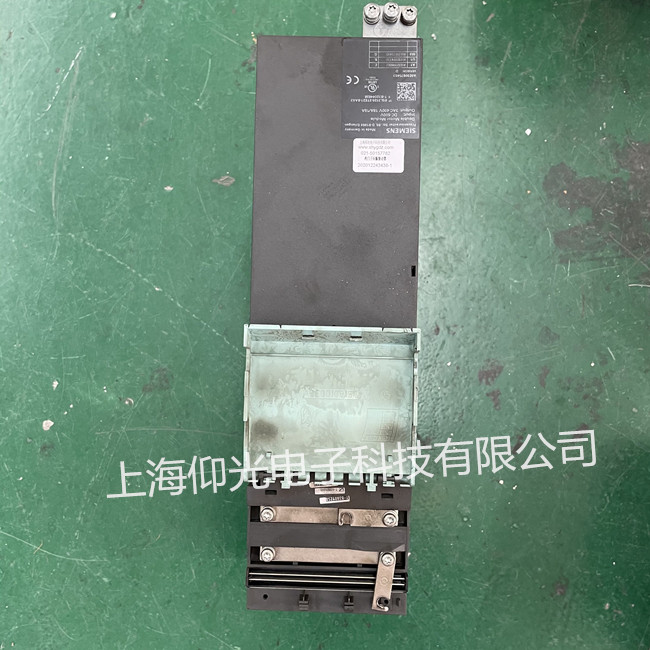

西門子S120驅動器報F01061故障維修方法：
檢測維修
①外觀檢查測量，發現T400變壓器存在明顯燒糊現象，拆卸測量正常，2條內部接線燒斷（1，電容C05與電阻R104 2,電感線圈L102與二極管V101）
②焊接燒斷的線路，再次測量，V107、D44 、V105、UCC357010損壞，并予以更換（查資料D44為穩壓管33V）
③5N1-5U1接入220V交流電，測量V107無5V電壓及V800、V801無24V供電，檢查發現保險燒了1個，故電路存在短路故障。
④測量IC HEF4049BT時其供電引腳與GND阻值異常，判定故障。光耦U100短路（無供電發光二極管導通），電阻R100、R102、R103阻值異常（標準值5.6Ω，實測超1.8KΩ），色環電阻阻值異常（標準值220Ω，實測2.4MΩ）
⑤再次更換損壞元器件后，通電光耦U100及周圍電阻電容燒壞，短路依然存在，經過仔細檢查后發現V107開關管一個引腳與散熱鋁片導通其間沒有絕緣片致使2次短路，最后通電測試電壓輸出正常。
西門子S120驅動器/變頻器維修故障代碼：
F30001 F30002 F30003 F30004 F30005 F30006 F30008 F30011 F30012 F30013 A30016 F30017 F30021 F30022 A30023 F30024 F30025 F30027 A30032 A30033 F30036 F30037 A30038 F30039 F30040 F30043 F30045 F30050 F30070 F30071 F30074 F30611 F30625 F30630 F30640 F30649 F30650 F30659 C30700 F30801 F30836 F30837 F30860 F30885 F30886 F30897 F31100 F31101 F31110 F31111 F31115 F31116 F31120 F31125 F31129 F31130 F31131 F31150 F31405
西門子CU320面板顯示F30021修理（S120驅動器維修公司），西門子伺服驅動器維修公司，西門子伺服電機控制器維修中心，西門子伺服電機驅動器修理廠家，S120西門子驅動器報F30021故障維修，西門子G120變頻器顯示F30021接地故障維修，西門子6ra80直流調速器報F30021故障維修，西門子S110功率模塊顯示F30021維修，西門子S120電源READY燈亮紅燈，IGBT模塊擊穿，接地故障，功率模塊過載。缺少軸使能，不能跟電源進行同步。西門子S120維修，可解決故障包括cu報警維修，無輸出維修，燒保險維修，跳閘維修，接地故障維修，過流維修，欠壓維修，控制板維修 ，電源板維修，主板CU板維修等。
西門子MM420變頻器專業維修 西門子MM430變頻器專業維修
西門子MM440變頻器專業維修 西門子6SE6420變頻器專業維修
西門子6SE6430變頻器專業維修 西門子6SE6440變頻器專業維修
西門子6SE70變頻器維修 西門子6SE70逆變器維修
西門子6SE70整流單元維修 西門子6SE70制動單元維修
西門子G120變頻器維修 西門子G120功率模塊維修
西門子G120交流變頻器維修 西門子G120交流變頻器專業維修
西門子G120交流變頻調速器維修 西門子G120交流變頻調速器專業維修
西門子G120風機水泵專用變頻器維修 西門子G120P維修
西門子G120P專業維修 西門子G120P變頻器維修
西門子G120P功率模塊維修 西門子G120P交流變頻器維修
西門子G120交流變頻器專業維修 西門子G120P交流變頻調速器維修
西門子G120P交流變頻調速器專業維修 西門子G120P風機水泵專用變頻器維修
西門子S120變頻器維修 西門子S120逆變器維修
西門子S120整流單元維修 西門子S120制動單元維修
