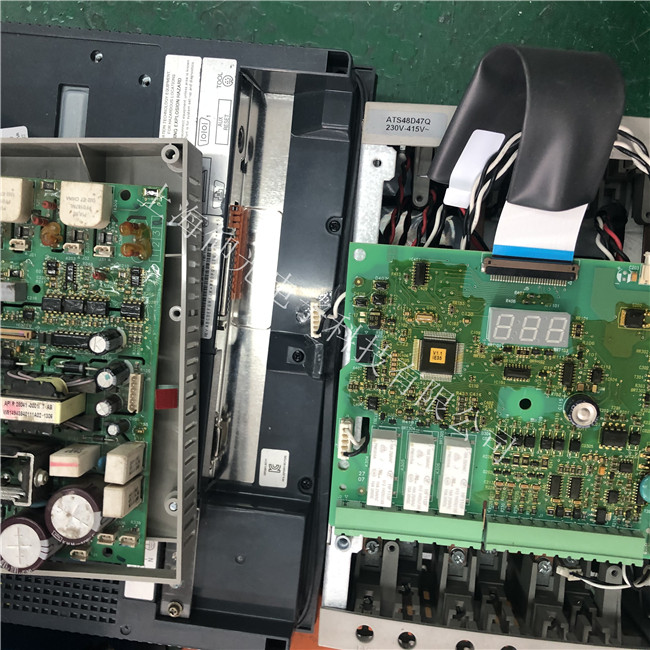

西威變頻器AVY2055-KBL-XO輸入交流電源過壓維修
西威變頻器的過電壓集中表現在直流母線的支流電壓上。正常情況下，變頻器直流電為三相全波整流后的平均值。若以380V線電壓計算，則平均直流電壓Ud= 1.35 U線＝513V。在過電壓發生時，直流母線的儲能電容將被充電，當電壓上至760V左右時，變頻器過電壓保護動作。因此，變頻器來說，都有一個正常的工作電壓范圍，當電壓超過這個范圍時很可能損壞變頻器，常見的過電壓有兩類。
1、上海西威變頻器維修-輸入交流電源過壓
這種情況是指輸入電壓超過正常范圍，一般發生在節假日負載較輕，電壓升高或降低而線路出現故障，此時最好斷開電源，檢查、處理。
2、發電類過電壓世界
這種情況出現的概率較高，主要是電機的同步轉速比實際轉速還高，使電動機處于發電狀態，而變頻器又沒有安裝制動單元，有兩起情況可以引起這一故障。
（1）當變頻器拖動大慣性負載時，其減速時間設的比較小，在減速過程中，變頻器輸出的速度比較快，而負載靠本身阻力減速比較慢，使負載拖動電動機的轉速比變頻器輸出的頻率所對應的轉速還要高，電動機處于發電狀態，而變頻器沒有能量回饋單元，因而變頻器支流直流回路電壓升高，超出保護值，出現故障，而中經常發生在干燥部分，處理這種故障可以增加再生制動單元，或者修改變頻器參數，把變頻器減速時間設的長一些。增加再生制動單元功能包括能量消耗型，并聯直流母線吸收型、能量回饋型。能量消耗型在變頻器直流回路中并聯一個制動電阻，通過檢測直流母線電壓來控制功率管的通斷。并聯直流母線吸收型使用在多電機傳動系統，這種系統往往有一臺或幾機經常工作于發電狀態，產生再生能量，這些能量通過并聯母線被處于電動狀態的電機吸收。能量回饋型的變頻器網側變流器是可逆的，當有再生能量產生時可逆變流器就將再生能量回饋給電網。
（2）多個電動施動同一個負載時，也可能出現這一故障，主要由于沒有負荷分配引起的。以兩臺電動機拖動一個負載為例，當一臺電動機的實際轉速大于另一臺電動機的同步轉速時，則轉速高的電動機相當于原動機，轉速低的處于發電狀態，引起故障。在紙機經常發生在榨部及網部，處理時需加負荷分配控制。可以把處于紙機傳動速度鏈分支的變頻器特性調節軟一些。
西威變頻器故障表
下表提供了變頻器規劃好的故障事件和信息（故障發生時驅動器所處性狀）故障名稱 描述（引起故障的原因） 故障后驅動器狀態 報警保持時間 重新啟動使能
Failure supply "一處或多處電源供給失敗
（在控制部分）" 禁止驅動器 無 不可
Undervoltage "直流側電壓低于給的主電
壓設定值對應的坎值" 禁止驅動器 無 "可以，邏輯
取決于嘗試次數"
Overvoltage "直流側電壓高于給的主電
壓設定值對應的坎值" 禁止驅動器 無 可以
IGBT desat fit "門飽和傳感電路檢測到
IGBT瞬間過電流" 禁止驅動器 無 "可以，30s
內部超過2次"
Inst Overcurrent "輸出電流傳感器檢測到
IGBT瞬間過電流" 禁止驅動器 無 "可以，30s
內部超過2次"
Ground fault 輸出相與地短路 可編程 無 不可
Curr fbk loss "檢測到電流反饋或電源
供給失敗" 禁止驅動器 無 不可
External fault 外部故障輸入激活 可編程 可編程 可以
Spd fbk loss "檢測到速度反饋傳感器
或電源供給失敗" 可編程 無 不可
Module OT "內部傳感器檢測到IGBT
過熱（0.75～20HP）" 禁止驅動器 常數：10ms 不可
Heatslink OT "熱敏接觸器檢測到散熱片
過熱（25HP以上）" 禁止驅動器 常數：1000ms 不可
Motor OT "熱敏接觸器或PTC熱敏
電阻檢測到馬達過熱" 可編程 可編程 可以
Heatslink S OT 散熱片溫度超過線性溫度閥值 可編程 可編程 可以
Regulat S OT 控制板溫度超過線性溫度閥值 可編程 可編程 可以
Intake Air S OT 冷卻風扇溫度超過線性溫度閥值 可編程 可編程 可以
Cont fbk fail 接觸器反饋錯誤 可編程 可編程 可以
Comm card fault 可選LAN通訊板故障 可編程 無 可以
Appl card fault APC卡故障 禁止驅動器 無 不可
Drv overload 驅動器過載 可編程 無 不可
Mot overload 馬達過載 可編程 無 不可
BU overload 制動電阻過載 可編程 無 不可
Data lost 內存數據被破壞 禁止驅動器 無 不可
Brake fbk fail 抱閘反饋故障 可編程 可編程 不可
Max time 軟件運行超時 禁止驅動器 無 不可
Sequencer 某個故障事件觸發該時序命令 禁止驅動器 無 不可
Door fbk fail 門反饋故障 禁止驅動器 無 不可
Overspeed 超速 禁止驅動器 無 可以
UV repetitive "5分鐘UV故障發生次數
超過設定值" 如設定值達到，該故障屏蔽 無 不可
IOC repetitive 30秒內檢測到2個OC故障 禁止驅動器 無 不可
IGBTdesat repet 30秒內檢測到2個IGBT故障 禁止驅動器 30s內檢測到 不可
WatchDog user "在特定時間內驅動器再觸發
通訊看門狗失敗" 禁止驅動器 無 不可
Hw fail "控制板和一個擴展I/O板
之間通訊故障" 禁止驅動器 無 不可
西威變頻器維修 ：AC系列 L系列 F系列 G系列 西威變頻器維修 ：AVY G_AGY QUIX XIEI TPD XVY_EV系列變頻器
異步電梯專用變頻器AVY2055-KBL-XO AVY2075-KBL-XO AVY3110-KBL-XO AVY4180-KBL-XO AVY3150-KBL-XO AVY4220-KBL-XO
同步電梯專用變頻器AVY2055-KBM-XO AVY2075-KBM-XO AVY3110-KBM-XO AVY4180-KBM-XO AVY3150-KBM-XO AVY4220-KBM-XO
