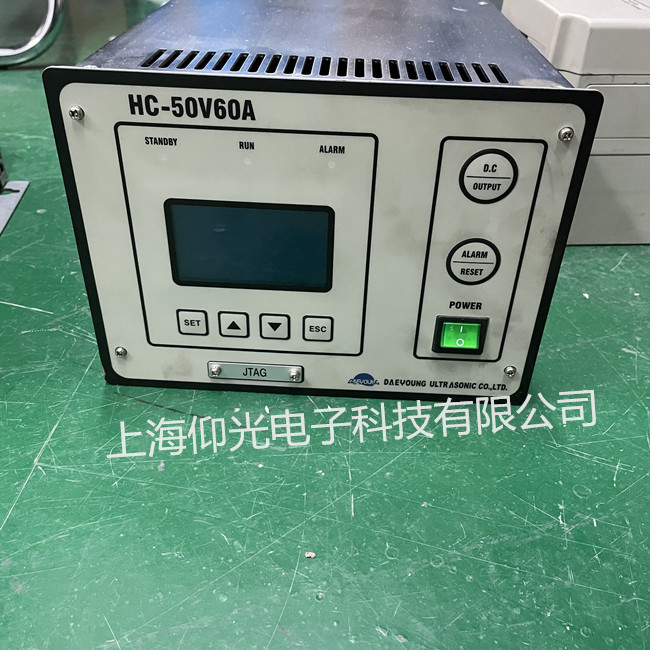

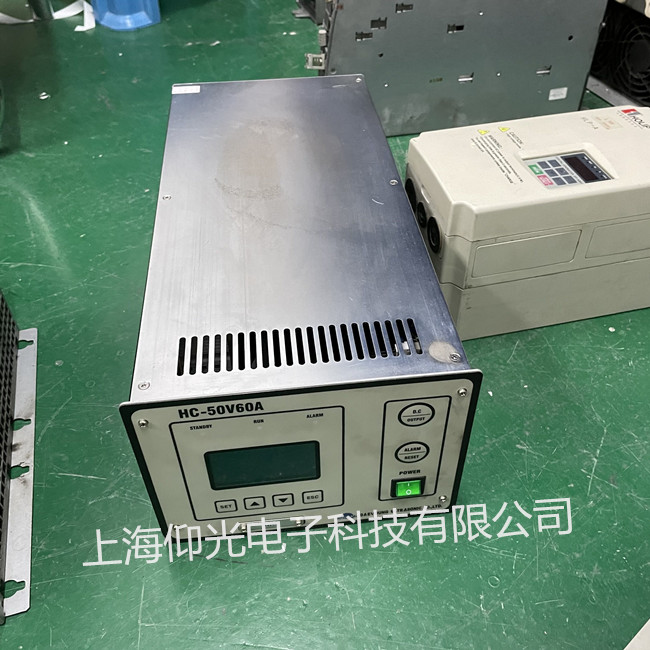

高壓電源維修常見故障如下：
1.電路故障分析
解調增輝電路是高壓電源的故障最多的部位，但是說明書中都沒有這一部分電路的具體分析。為了讓讀者對這一部分電路有一個清楚的認識，筆者以亮度解調增輝電路為例作一詳細的分析。
解調增輝電路的作用是通過低壓的變化來控制高壓的變化，產生相對陰極變化的負偏壓。
從脈沖變壓器的次極（9腳）輸出的高頻交流電壓通過C4耦合到解調增輝電路。該電壓的上限值被D26鉗位在R18和R21的分壓值120V，下限值被D27鉗位到增輝放大器輸出的直流電平，該直流電平由亮度電位器改變低壓通過增輝放大器來控制。增輝信號的低頻分量對高頻交流信號調制。調制信號的正半周通過D10、-1500V負高壓源對C29充電，由于D10負極與-1500V相連，這時C29兩端的電壓為1620V。調制信號的負半周使D10截止，D27導通。D27正極電位被鉗制在增輝放大器的直流輸出電平上，C29上的電壓通過D11、C9和D27放電。經過若干充、放電周期后、C9上的電壓等于C29上的電壓為1620V。加在D27正極的鉗位電平是增輝放大器的輸出直流電壓，它由增輝電位器決定，假如為9OV，于是D11正極的電位即為-1530V，相對于陰極產生了30V的負偏壓。此柵極負高壓和經電容器C21饋送來的增輝脈沖高頻分量相加合成后加至示波管柵極，實現亮度控制。分析可見，通過調整亮度電位器，使低壓輸出變化，去改變高頻交流電壓在解調增輝電路中的鉗位電平，且通過增輝放大器改變高頻信號的調制度，從而引起柵極負高壓的變化，最終實現亮度控制。聚焦解調增輝電路的工作過程與亮度解調增輝電路的工作過程完全一樣，不再贅述。
2.常見故障分析
故障現象1：高壓振蕩器停振，表現為示波管無任何顯示
故障分析 高壓變換電路的振蕩器內阻高、帶載能力差、負載多。因此，故障率較高。只要有一路發生故障，便會造成變換器負荷加重，振蕩器會立即停振。為迅速、準確查找故障發生部位，常采用脫離負載法來判斷。若通電后低壓電源正常、保險絲完好，可斷開高壓整流器之后的負載電路，再觀察振蕩器是否振蕩。若振蕩，則故障發生在增輝放大器或解調增輝電路。此時，可用示波器檢查增輝放大器的增輝脈沖是否正常；或調節增輝電位器觀察輸出直流電壓是否在正常范圍內變化；若都正常，則故障應當發生在解調增輝電路，電路中的電容器C9、C21、C29漏電、解調增輝放大器中的三極管擊穿等，都是引起負載加重，振蕩器停振常見的原因。其中以上述三只電容器漏電引起故障最為常見，在維修中可用替換法確定引發故障的電容器。以C9漏電為例，將引起柵負壓變小，相對陰極負偏壓變小，引起示波管電流大，導致變換器負載太重，從而使得變換器集電極繞組上的反射阻抗變得極小，電路的正反饋強度大大減弱，以至停振。若將高壓整流電路后面的負載斷開后還繼續停振，則可能是高壓濾波電容器漏電或擊穿，高壓控制電路中的運算放大器及其周圍電路故障所致；IC081損壞，IC081的同相輸入端連接的電容器漏電引起輸出電壓異常，也會導致振蕩器停振。有時故障不一定表現為停振，而是振蕩弱，也可用類似方法判斷故障。由于整個高壓變換器電路（由高頻振蕩器、高壓整流濾波電路和高壓控制電路組成）是一個閉環系統，在維修中切忌輕易斷開反饋電路，否則特別容易損壞控制電路中IC981，造成新的故障。
故障現象2： 亮度失控，亮度不能關掉
故障分析 柵極和陰極之間無負偏壓或負偏壓太小是引發此故障的直接原因。由于該負偏壓是由解調增輝電路提供的，而解調增輝電路又直接受控于增輝放大器。因此，這兩個電路中之一工作不正常時，便可以引發故障。解調增輝電路中的二極管D10、D11、D26、D27因耐壓不夠被擊穿或性能不良，使得柵負壓變小，相對陰極變高，無法截止陰極發射的電子使得亮度失控以至輝度關不掉。增輝放大器的低壓直流供電電壓不正常，高壓控制電路中的反饋電阻開路都可以引起亮度失控故障發生。
