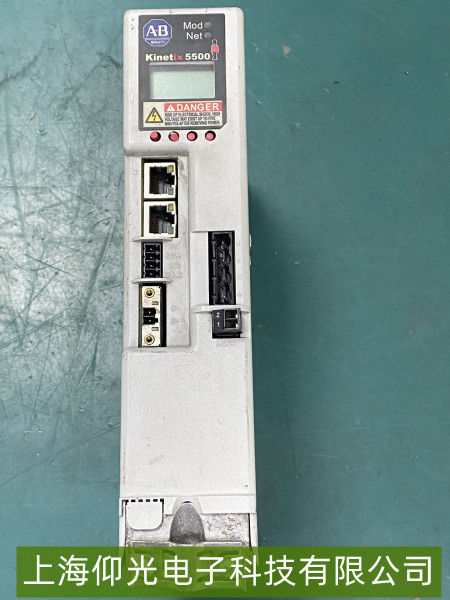

AB伺服驅動器Kinetix 5500 編碼器故障維修指南
一、故障核心原因分析
Kinetix 5500編碼器故障通常表現為位置反饋異常（如驅動器報錯“編碼器故障”“位置偏差過大”或電機運行抖動），可能原因包括：
編碼器硬件損壞：編碼器線纜斷裂、接口氧化，或編碼器本身（如增量式/絕對式光電編碼器、磁編碼器）的碼盤劃傷、發光元件/接收元件老化；
連接問題：編碼器與驅動器間的連接線（如DRIVE-CLiQ或專用編碼器線）松動、虛接，或線纜屏蔽層破損導致信號干擾；
供電異常：編碼器所需的工作電壓（通常為5V或12V，依型號而定）未正常供給，或驅動器內部編碼器供電模塊故障；
參數配置錯誤：驅動器中編碼器類型（如增量/絕對、分辨率）、信號格式（如RS422、SSI）或校準參數未正確設置，導致反饋信號無法識別；
電磁干擾（EMI）：驅動器周邊強電設備（如變頻器、焊機）或接地不良，導致編碼器信號傳輸失真。
二、基礎排查步驟
檢查編碼器連接
斷開驅動器電源，檢查編碼器與驅動器間的連接線（如Kinetix 5500常用的DRIVE-CLiQ線纜）是否插緊，接口是否有氧化或污漬（用無水酒精清潔金屬觸點）；
觀察線纜外觀是否有破損、彎折或屏蔽層斷裂（尤其是靠近電機端，易因機械應力受損），必要時重新固定線纜卡扣。
驗證編碼器供電
通過驅動器診斷界面（或配套軟件Studio 5000）查看編碼器供電電壓值（參考說明書，默認通常為5V±5%或12V±5%）；若電壓異常（如0V或波動大），可能是驅動器內部編碼器供電模塊故障。
觀察故障代碼
驅動器報錯時，記錄具體錯誤代碼（如“2015：編碼器通信故障”“2020：編碼器位置無效”），結合AB官方手冊（如《Kinetix 5500 故障代碼手冊》）定位故障類型（如通信中斷、信號超差）。
簡單功能測試
若驅動器支持“編碼器自檢”功能（通過軟件操作），運行自檢程序，檢查編碼器反饋的位置信號是否連續、無跳變；手動旋轉電機軸（斷電狀態下），觀察驅動器是否檢測到位置變化（無反饋則可能編碼器損壞）。
三、深度維修方法
若基礎排查未解決，需進一步檢測硬件或調整配置：
檢測編碼器硬件
使用示波器檢測編碼器輸出信號（如增量式編碼器的A/B相信號波形），正常應為規律的方波（無毛刺或丟失脈沖）；若信號異常（如無輸出、幅值過低），說明編碼器本身故障（如碼盤損壞、發光二極管失效）。
更換同型號編碼器（或臨時借用正常編碼器測試），若故障消失，確認原編碼器損壞（常見于長期振動導致碼盤松動或光電元件老化）。
檢查驅動器內部電路
專業技術人員需檢測驅動器內編碼器供電模塊（如5V/12V穩壓芯片）是否輸出穩定，或通信接口電路（如DRIVE-CLiQ收發芯片）是否損壞；
檢查驅動器與編碼器的通信協議匹配性（如是否誤設為不兼容的信號格式）。
調整參數與抗干擾處理
核對驅動器參數中的編碼器配置（如類型、分辨率、信號類型），確保與實際編碼器型號一致（參考編碼器銘牌或電機手冊）；
若存在EMI干擾，為編碼器線纜加裝屏蔽層（如屏蔽雙絞線），并將屏蔽層可靠接地（單點接地，避免形成回路）；調整驅動器與電機的接地線，確保共地良好。
