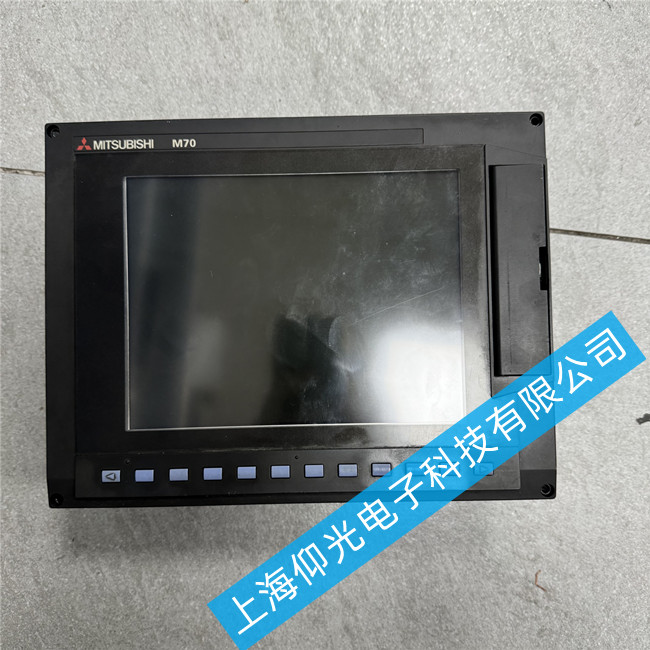

三菱數控系統主機維修FCA70P-2BV暗屏故障維修指南
FCA70P-2BV主機暗屏故障的常見具體原因：
背光燈管老化或損壞：長期使用后燈管壽命耗盡，亮度下降直至不亮
背光驅動電路故障：高壓逆變器損壞、驅動芯片故障、MOS管燒毀
電源板輸出異常：24V背光供電缺失或電壓過低
背光控制信號問題：主板未發出BL-ON（背光開啟）或DIM（調光）信號
連接排線接觸不良：背光排線氧化、松動或斷裂
背光保護電路誤動作：過壓/過流保護觸發，導致背光關閉
三菱數控系統系統化維修步驟
第一步：外觀檢查與初步診斷
操作流程：
斷電檢查：關閉主機總電源，拔掉所有連接線纜
外觀觀察：檢查主機外殼有無變形、燒焦痕跡，聞有無焦糊味
連接線檢查：檢查背光排線、電源線是否松動、氧化、斷裂
重新插拔測試：將背光排線、電源線重新插拔一次，確保接觸良好
上電測試：重新上電，觀察故障是否消失（部分接觸不良問題可解決）
第二步：電源供電檢測
檢測要點（需在斷電狀態下進行）：
測量電源板輸出：找到電源板輸出接口，用萬用表直流電壓檔測量：
24V背光供電端（FCA70P-2BV通常為24V供電）
5V/12V系統供電端
接地端選擇電源板GND測試點
判斷標準：
24V電壓應在23.5-24.5V范圍內
電壓過低或為0，說明電源板故障
電壓正常，則故障在背光驅動板或燈管
保險絲檢查：檢查電源板上的保險絲是否熔斷，如熔斷需檢查后級電路有無短路
