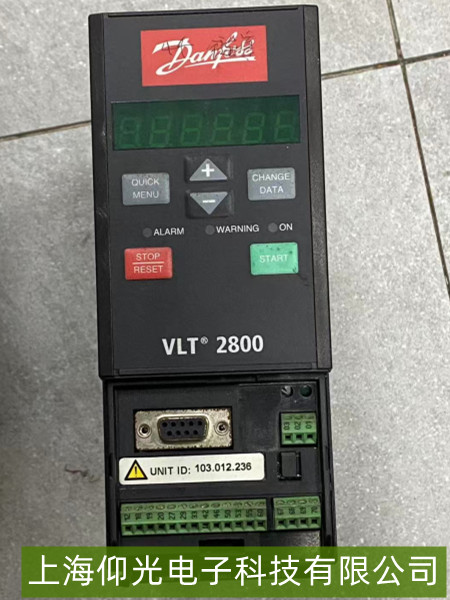

丹佛斯 VLT 2900 變頻器上電無顯示故障維修方法
一、基礎安全與初步檢查
斷電與放電
維修前務必切斷變頻器輸入電源（斷開空氣開關或熔斷器），并等待至少10分鐘（確保內部大容量電容放電完畢）。用萬用表直流電壓檔檢測電源端子（如P/+、N/-）殘余電壓，確認≤50V后再操作，避免觸電風險。
外觀與接線檢查
檢查變頻器外殼有無明顯燒焦、鼓包痕跡，重點查看電源輸入端子（L1/L2/L3）、控制端子排及接線是否松動、氧化或燒蝕（重新插拔并清潔端子）。
確認輸入電源（如380V AC三相或220V AC單相，需與變頻器銘牌一致）是否正常：用萬用表測電源進線電壓（三相平衡性或單相電壓值），排除上級空開跳閘、熔斷器熔斷或線路斷路問題。
檢查操作面板（或外部控制面板）連接線是否插緊（部分型號支持面板拆卸，松動可能導致無顯示但內部電路正常）。
二、常見故障原因及維修步驟
1. 輸入電源異常
問題：若輸入電壓過低（如單相220V實際僅180V）、缺相（三相輸入中某相無電壓）或電源頻率偏差過大，變頻器內部預充電電路可能無法啟動，導致主控板無供電。
排查：用萬用表測輸入電源各相電壓（三相需平衡，單相需穩定在220V±10%或380V±10%）。若電壓異常，檢查上級供電線路（如空開容量不足、接觸不良）或電源變壓器。
2. 預充電電路或主電源故障
關鍵電路：VLT 2900變頻器上電時，需通過預充電電阻對直流母線電容（通常為450V/數百μF）緩慢充電，再由主接觸器或IGBT橋臂將直流電轉換為可控交流電。若預充電電阻燒毀（阻值無窮大）、整流橋（將AC轉DC）短路、直流母線電容失效（容量下降或漏液），會導致主控板無+24V或+5V等基本工作電壓。
排查：
打開變頻器外殼（注意高壓危險，勿觸碰電容端子），找到直流母線正負極（通常標有“DC+”“DC-”），用萬用表測預充電完成后直流母線電壓（正常應為輸入電壓的1.35倍左右，如380V輸入時≈500V DC；220V輸入時≈300V DC）。若母線電壓為0V，檢查整流橋（用萬用表測二極管特性，正向導通、反向截止）或預充電電阻（是否燒斷開路）。
若母線電壓正常但操作面板無顯示，可能是主控板供電電路故障（如開關電源模塊未輸出+24V、+5V）。用萬用表測主控板上的電源測試點（參考手冊標注，如+24V、+5V引腳），正常應有對應電壓；若無，需檢查開關電源輸入濾波電容、開關管或反饋電路。
3. 操作面板（HMI）或顯示模塊故障
問題：操作面板與主控板通信異常（如排線松動、接口氧化）或顯示模塊（LCD/LED）本身損壞（如背光電路故障、液晶驅動芯片失效），會導致“無顯示”假象（實際主控板已工作）。
排查：
重新插拔操作面板排線（或更換排線），觀察顯示是否恢復。
若變頻器支持外接面板，嘗試更換正常面板測試；若外接后顯示正常，則原面板故障（需更換同型號操作面板）。
直接測量主控板是否有通訊信號輸出（如通過示波器檢測面板接口的時鐘線、數據線波形），若無信號，可能是主控板通信芯片損壞。
4. 保護功能鎖定或硬件損壞
問題：變頻器因歷史故障（如過流、過壓）觸發保護鎖存，或關鍵芯片（如CPU、電源管理IC）燒毀，可能導致上電無反應。
排查：部分型號可通過復位操作解除保護（如長按“STOP”鍵5秒或斷電后重新上電），若復位后仍無顯示，可能是硬件損壞（需專業檢測）。
