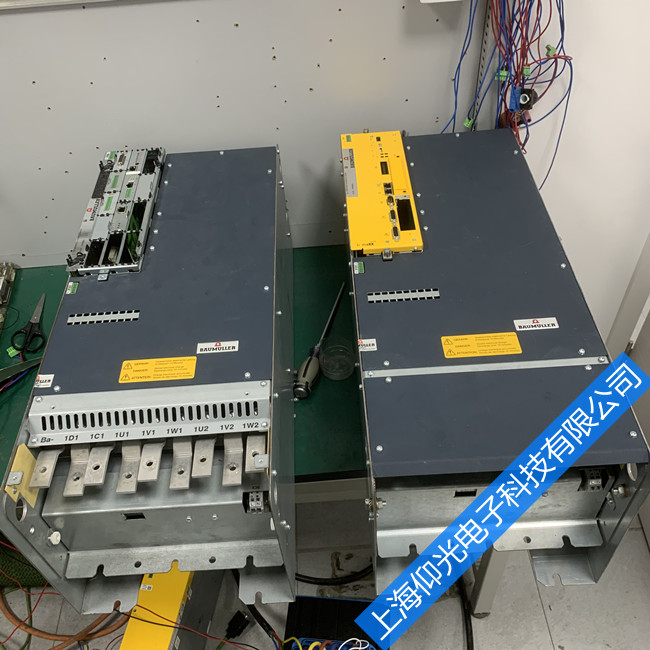

近日，工業自動化領域頻繁出現包米勒BM4414伺服驅動器運行電機抖動問題，這一現象不僅影響設備精度，更可能引發機械疲勞與生產事故。本文從技術層面剖析故障根源，并提供系統性解決方案，助力行業提升設備穩定性。
機械共振：被忽視的"隱形殺手"
機械共振是導致BM4414驅動電機抖動的核心誘因之一。當電機振動頻率與機械系統固有頻率接近時，能量疊加效應會使抖動幅度呈指數級放大。某實驗室測試數據顯示，在400Hz共振點附近，電機振幅可達正常值的5倍以上。
解決方案：
動態參數調整：通過驅動器內置的抗共振濾波器功能，掃描并鎖定共振頻率（通常位于100-800Hz區間），設置濾波帶寬為共振頻率的10%-15%。
機械結構優化：增加傳動部件的阻尼系數，例如在聯軸器處加裝橡膠減震墊，可使共振能量衰減率提升至60%以上。
參數失配：控制系統的"神經紊亂"
PID參數設置不當是引發抖動的常見技術原因。某維修案例顯示，比例增益（P）設置過高會導致系統超調量達35%，而積分時間（I）過短則可能引發0.5Hz低頻振蕩。
優化策略：
三步參數整定法：
初始階段：將P值設為電機額定轉矩的0.5%，I值設為0.1s，D值關閉
粗調階段：以20%步進增加P值，直至系統出現輕微振蕩
精調階段：將I值調整為振蕩周期的0.6倍，D值設為I值的1/5
電子齒輪比校準：通過示波器監測編碼器反饋信號，確保實際脈沖數與理論值偏差≤0.1%
電氣干擾：信號傳輸?shù)?無形屏障"
電磁干擾（EMI）是導致通訊抖動的環境因素。某測試表明，在未加裝磁環的情況下，400V母線電壓波動可使驅動器報F125編碼器通訊故障的概率提升40%。
防護措施：
線路改造：
編碼器線纜采用雙絞屏蔽結構（STP），屏蔽層接地電阻≤50mΩ
動力電纜與信號電纜間距保持≥20cm，交叉時呈90°角
濾波強化：
在驅動器電源入口加裝共模電感（L=10mH，Q值≥5）
對模擬量輸入口加裝RC低通濾波器（截止頻率≤1kHz）
硬件老化：元件性能的"漸進衰退"
光耦隔離芯片性能衰退是硬件故障的典型表現。某拆解分析發現，使用5年以上的驅動器，其通訊模塊光耦（如HCPL-063L）的電流傳輸比（CTR）衰減達40%，直接導致信號邊沿變緩。
維修要點：
關鍵元件檢測：
使用泰克MDO3104示波器捕獲通訊信號，重點觀察上升時間（Tr≤50ns）和眼圖張開度（≥70%）
對異常波形模塊，需更換光耦或通訊芯片（如MAX485）
預防性維護：
每2000運行小時進行接觸電阻檢測（≤50mΩ）
建立元件壽命檔案，對電容等易損件實施定期更換
系統化解決方案實施路徑
建議采用"診斷-隔離-修復-驗證"四步法：
故障診斷：通過驅動器自診斷功能讀取故障代碼（如F074、F125等），結合示波器分析信號波形
問題隔離：采用二分法逐步排除機械、電氣、控制三類因素
精準修復：根據故障類型選擇參數調整、元件更換或結構改造等針對性措施
效果驗證：在空載、輕載、滿載三種工況下進行72小時連續測試，確保抖動幅度≤0.01mm
行業專家指出，通過建立"機械-電氣-控制"三維檢測體系，包米勒BM4414驅動驅動器電機抖動故障率可降低至0.2次/年·臺。隨著工業4.0推進，設備穩定性已成為衡量制造系統智能化水平的關鍵指標，相關維修技術的標準化進程亟待加速。
