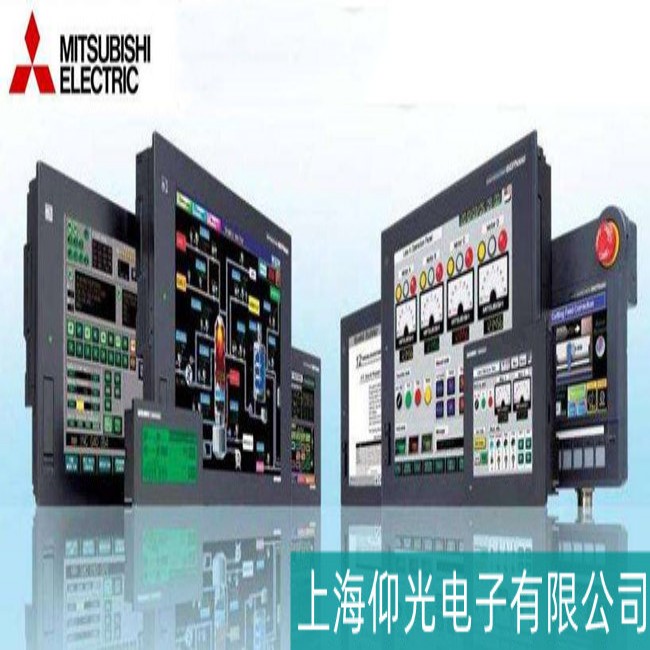

三菱觸摸屏 TSD-AT176-FN-1SD 觸摸失靈故障的維修需要結合硬件檢測與軟件調試，以下是系統化解決方案：
|
故障類型
|
典型表現
|
可能原因
|
|
硬件連接問題
|
觸摸完全無響應
|
觸摸屏排線松動、接口氧化
|
|
觸摸屏損壞
|
局部或全部觸摸失效
|
觸摸層斷裂、ITO 涂層損壞
|
|
驅動程序異常
|
系統提示 "觸摸驅動未安裝"
|
驅動程序丟失、版本不兼容
|
|
主控板故障
|
伴隨顯示異�；蛳到y死機
|
主板觸摸控制芯片損壞
|
|
電源問題
|
間歇性觸摸失靈
|
電源紋波過大、5V 供電不穩定
|
-
外觀檢查
-
觀察觸摸屏表面是否有物理損傷（裂痕、凹坑），特別是邊緣區域。
-
檢查觸摸屏與前面板之間是否有異物擠壓。
-
重啟測試
-
斷電重啟設備，進入系統設置→觸摸校準界面，觀察是否能正常校準。
-
若校準過程中提示 "觸摸點未檢測到"，進入硬件排查。
-
觸摸屏排線
-
拆卸觸摸屏前殼，檢查觸摸屏排線（通常為白色 FFC 排線）是否松動或氧化。
-
重新插拔排線并清潔金手指，使用橡皮擦去除氧化物。
-
排線接口測試
-
測量排線接口處的 5V 供電和 I2C 信號（SDA/SCL）：
排線接口測試點：
┌─────────────┐
│ VCC(5V) │───► 萬用表測量4.75-5.25V
├─────────────┤
│ GND │───► 接地電阻＜1Ω
├─────────────┤
│ SDA │───► 示波器檢測有數據波動（觸摸時變化）
├─────────────┤
│ SCL │───► 400kHz時鐘信號（穩定方波）
└─────────────┘
-
替換法驗證
-
使用同型號觸摸屏組件進行代換測試，若故障消失則原觸摸屏損壞。
-
觸摸控制 IC 檢測
-
觸摸屏控制 IC（如 FT5406、GT911）工作溫度應≤60℃，過熱可能導致工作異常。
-
檢查 IC 周邊電容（0.1μF 陶瓷電容）是否開裂，更換可疑元件。
-
驅動程序更新
-
通過三菱 GT Designer3 軟件（版本≥1.129C）下載最新觸摸屏驅動。
-
進入系統→控制面板→設備管理器→人體輸入設備，卸載現有驅動后重新安裝。
-
系統文件恢復
-
若驅動更新無效，使用系統恢復功能（需提前備份）：
1. 進入系統設置→恢復
2. 選擇"恢復到出廠設置"（保留用戶數據選項）
3. 重新配置觸摸屏參數
-
主板觸摸信號處理電路
-
檢查主板上的觸摸信號放大芯片（如 LM324）是否損壞，測量其輸入 / 輸出電壓。
-
常見故障點：濾波電容（10μF/16V）鼓包、電阻（10KΩ）開路。
-
CPU 觸摸控制模塊
-
若主板其他功能正常（如顯示、通訊），僅觸摸失靈，可能是 CPU 內部觸摸控制模塊損壞，需更換主板。
|
工具 / 備件
|
作用
|
推薦型號
|
|
數字萬用表
|
電壓 / 電阻測量
|
福祿克 17B+
|
|
示波器
|
檢測 I2C 信號波形
|
普源 DS1054Z
|
|
熱風槍
|
芯片拆焊
|
快克 850D
|
|
觸摸屏組件
|
整體更換觸摸屏
|
三菱原裝 TSD-AT176 觸摸組件
|
|
觸摸控制 IC
|
替換損壞芯片
|
FT5406、GT911
|
-
檢查安裝方向
-
確認觸摸屏排線插入方向正確，部分型號需區分正反面。
-
除濕處理
-
用吹風機（冷風檔）對觸摸屏背部進行干燥處理，必要時加裝防潮劑。
-
接地與屏蔽
-
確保觸摸屏金屬外殼可靠接地，通訊線使用雙絞屏蔽線并單點接地。
-
定期清潔
-
每月用防靜電清潔劑擦拭觸摸屏表面，避免油污積累影響觸摸靈敏度。
-
物理防護
-
電源管理
-
使用穩壓電源（紋波＜50mV），避免與大電機設備共用電源。
案例 1：
-
現象：觸摸完全無響應，顯示正常
-
原因：觸摸屏排線接口氧化
-
修復：清潔排線金手指并重新插拔，故障排除
案例 2：
-
現象：觸摸屏右下角無響應
-
原因：觸摸層局部斷裂
-
修復：更換觸摸屏組件，問題解決
案例 3：
-
現象：間歇性觸摸失靈，伴隨系統卡頓
-
原因：主板觸摸控制 IC（STM32F103）虛焊
-
修復：BGA 芯片重植，故障排除
若維修后仍存在問題，建議聯系三菱技術支持，提供觸摸屏 S/N 碼和系統日志（路徑：C:\MELSOFT\GT\Logs），以便進一步分析。
