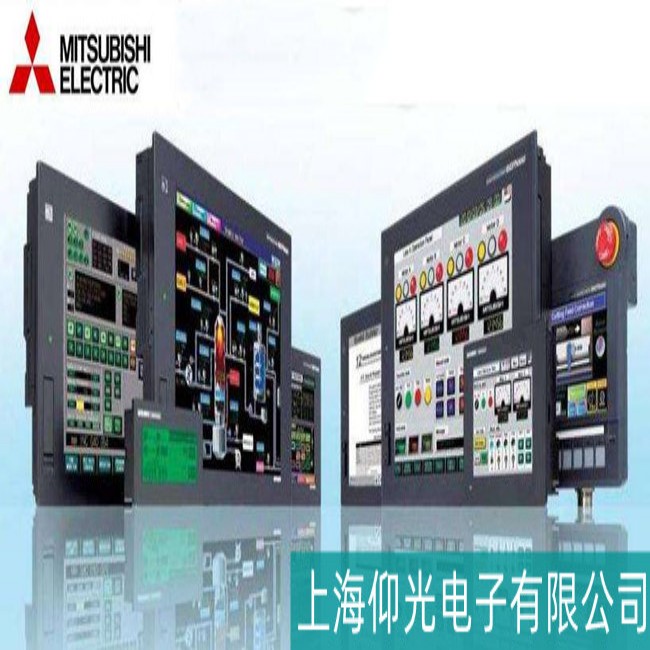

三菱觸摸屏 TSD-AT176-FN-1SD 液晶屏損壞需專業維修，以下是系統化修復方案，結合工業屏維修經驗與三菱產品特性：
|
故障類型
|
典型表現
|
根本原因
|
|
物理破損
|
屏幕裂痕、碎屏、漏液
|
外力撞擊、安裝擠壓
|
|
背光故障
|
黑屏但隱約可見圖像
|
背光 LED 燒毀、驅動板故障
|
|
顯示異常
|
花屏、豎線、顏色失真
|
液晶屏驅動 IC 損壞、排線接觸不良
|
|
驅動失效
|
無顯示、亮度不可調
|
屏驅動板電源芯片損壞
|
-
屏幕表面觀察
-
強光下檢查屏幕是否有細微裂痕（尤其邊框處），液晶漏液表現為黑色 / 藍色斑塊。
-
輕微裂痕可用玻璃修復液臨時處理，嚴重破損需更換整屏。
-
背光狀態判斷
-
開機后用手電筒貼近屏幕觀察：
-
有隱約圖像→背光故障
-
完全無圖像→液晶屏或驅動板故障
-
安全拆卸步驟
1. 斷電并拔下所有連接線
2. 拆除觸摸屏前殼（4顆M3螺絲，分布在四角）
3. 分離觸摸屏層與液晶屏（注意排線連接，通常為卡扣式）
4. 卸下液晶屏固定螺絲（8-10顆M2.5螺絲）
-
關鍵測試點
液晶屏測試點：
┌─────────────┐
│ LVDS排線 │───► 檢查是否松動/氧化（清潔金手指）
├─────────────┤
│ VCC(3.3V) │───► 萬用表測量（正常范圍3.2-3.4V）
├─────────────┤
│ BL_ON(背光控制) │───► 高電平（3.3V）時背光應點亮
└─────────────┘
-
背光 LED 燈帶更換
-
拆卸液晶屏后殼，檢查 LED 燈帶是否有黑點（燒毀 LED），更換同規格燈帶（通常為 3014 或 5050 封裝，12V 供電）。
-
注意：更換時需防靜電，焊接溫度≤260℃。
-
背光驅動板故障
-
測量驅動板輸入電壓（24V）和輸出電壓（12-18V 可調），常見升壓芯片（如 MP3428）損壞需更換。
-
驅動 IC 代換
-
常見故障 IC：NT39528（主控 IC）、GM8775（LVDS 轉 TTL），更換時需用 BGA 返修臺（溫度曲線：預熱 150℃/60s，峰值 245℃/10s）。
-
電源管理電路
-
檢查 3.3V/1.8V 穩壓器（如 RT9193-33GB）是否輸出正常，電容鼓包（100μF/16V）需全部更換。
-
整屏替換驗證
-
使用同型號液晶屏（型號通常標于屏背面，如 G170XW01-101）進行代換測試，確認故障是否轉移。
|
工具 / 備件
|
作用
|
推薦型號
|
|
恒溫熱風槍
|
芯片拆焊
|
快克 861DW
|
|
BGA 返修臺
|
精密芯片更換
|
優可 UBGA-2000
|
|
液晶屏分離機
|
安全拆解屏幕組件
|
真空加熱分離臺
|
|
驅動板測試儀
|
檢測屏驅動板功能
|
維信諾 VST-300
|
|
液晶屏組件
|
替換損壞屏幕
|
三菱原裝 G170XW01-101
|
|
背光 LED 燈帶
|
更換背光模組
|
3014 封裝 12V 燈帶
|
-
靜電防護
-
維修全程佩戴防靜電手環，工作臺鋪設防靜電墊，避免 IC 因靜電擊穿。
-
排線處理
-
LVDS 排線需輕拔輕插，避免折痕，更換時選擇同規格（0.5mm 間距，30-40Pin）。
-
固件兼容性
-
更換液晶屏后，若顯示異常，需通過三菱 GT Designer3 軟件更新對應固件版本。
-
安全操作
-
液晶屏含液晶材料，破損后避免接觸皮膚，需用酒精清潔殘留液體。
案例 1：
-
現象：黑屏，背光不亮
-
原因：背光驅動板升壓 IC（MP3428）損壞
-
修復：更換 IC 并補焊周邊電容，故障排除
案例 2：
-
現象：花屏，豎線固定出現
-
原因：LVDS 排線中間位置斷裂
-
修復：更換排線，重新壓接接口
案例 3：
-
現象：亮度不可調，顯示偏暗
-
原因：屏驅動板上的亮度控制電阻（10KΩ）開路
-
修復：更換電阻，調整對比度參數
若自行維修困難，建議聯系三菱授權維修中心，提供屏型號和故障代碼（如有的話），可快速定位問題。
