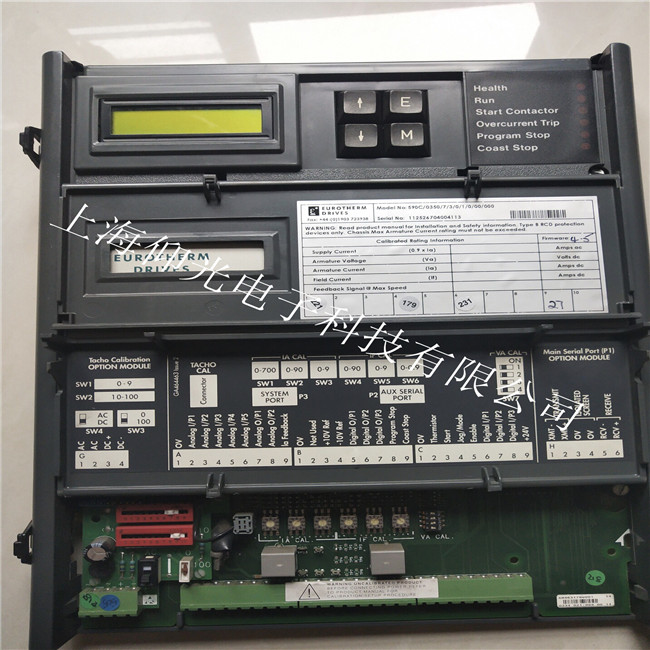

歐陸590直流調速器維修案例講解
歐陸伺服器維修 歐陸590直流調速器維修常見的故障現象：報警、不正常工作、有時行有時不行、變頻器溫度過高、無顯示、欠壓、過壓、過電流、變頻器過載、電機過載、輸出短路、輸入缺相、輸出缺相、過熱、PI故障、外部故障的、接地故障、參數錯誤、有顯示無輸出、模塊損壞、操作面板壞等；歐陸伺服器維修 歐陸590直流調速器維修技巧及故障處理：
一、歐陸伺服器維修電壓反饋控制電壓反饋是通過丈量勵磁端電壓作為控制勵磁端電壓的反饋量，通過它能恒壓勵磁端電壓，但不能恒電流，因此不能恒定勵磁磁場，對電機的控制不是很理想。在590中勵磁控制方式選擇了電壓控制，勵磁弱磁啟動會被系統自動鎖定，不會啟動。
二、歐陸伺服器維修電流反饋控制
電流反饋是通過丈量勵磁電流作為控制勵磁電流的反饋量，通過它能恒流勵磁電流，此方式可以很好的恒定勵磁磁場。在590中勵磁控制方式選擇了電流控制”，勵磁弱磁啟動選擇啟動，電機就可以運轉在弱磁街段。
1、歐陸590維修之OVERSPEED超速報警 :速度反饋超過額定速度的125%啟動報警，故障多在丟失速度反饋信號。如，模擬測電機損壞，斷線，接線反等。
2、歐陸590維修之MISSING PULSE丟失脈沖報警 :六脈沖電樞電流波形丟失一個脈沖，在電機負載超過1.5倍DISCONTINUOUS(斷續點)值時，啟動報警。故障原因多為：諧波干擾，觸發板故障，插頭松動，可控硅損壞。
3、歐陸590維修之FIELD OVER I勵磁過電流報警:電機勵磁電流超過校準值120%啟動報警，故障原因：電路板勵磁觸發故障，控制回路調諧不良，電機勵磁線圈故障。
4、歐陸590維修之HEATSINK TRRIP散熱器過熱報警 :調速器的散熱器溫度太高。
5、歐陸590維修之THERMISTOR外接熱敏電阻報警 :電機溫度太高。即接線端子C1、C2開路。
6、歐陸590維修之OVER VOLTS (VA)過電壓報警 :電樞電壓接線松動，接線錯誤，勵磁電壓設置錯誤，勵磁電流回路、弱磁反電勢回路、速度環調節不良，都會泛起過電壓報警。
7、歐陸590維修之SPD FEED BACK速度反饋報警 :速度反饋和電樞電壓反饋之間的差值大于速度反饋報警電平”的值。假如弱磁啟動”被啟動，當在弱磁區域內時，速度反饋小于是10%。都會啟動報警。故障有：測速電機接線極性反了，編碼器符號極性不準確(在參數里調置)，測速電機與編碼器故障，速度環調節不良，模擬測速校準板與編碼板有故障等。
8、歐陸590維修之ENCODER FAILED編碼器故障:編碼器損壞，接線松動，斷線等。
9、歐陸590維修之FIELD FAILED勵磁故障 ;在勵磁控制模式時，勵磁電流小于額定電流的6%;在電壓控制模式時，勵磁電流小于50mA，啟動勵磁報警。故障原因多為：勵磁電源接線或輸出線路開路，三相電源與勵磁接線反相，勵磁模塊故障，觸發故障。假如是永磁電機，必需調置勵磁使能”為禁止。
10、歐陸590維修之3 PHASE FAILED三相斷路故障 :三相電源故障，斷路、缺相等。故障原因多數為：燒熔斷器，接觸器故障，三相信號回路故障。
11、歐陸590維修之STSLL TRIP堵轉跳閘 :電機堵轉時，電流超過了堵轉閾值和延時時間，啟動報警。
12、歐陸590維修之OVER I TRIP過電流跳閘 :電流反饋值超過了額定電流300%，啟動報警。過電流跳閘故障表現原因極為復雜：電機故障，速度反饋故障，可控硅故障，觸發故障，互感器故障，參數調節不良等都會產生過電流跳閘。
13、歐陸590維修之PHASE LOCK鎖相報警 ;電流頻率在頻帶45-65HZ之外，啟動報警。故障多為：電流畸變波形引起同步失誤。
歐陸590維修完成后，程序停機時間不要修改，改變會對電機有很大的損壞。 電流控制與電壓控制的關系及應用電流控制與電壓控制都是驅動器對電機進行驅動的不同的方式。所謂的電壓控制指的是驅動器使用端電壓作為反饋源的一種閉環控制方式，電壓作為反饋源對電機轉速、力矩控制得都不是很好;電流控制指的是驅動器使用電流作為反饋源的一種閉環控制方式，電流反饋方式能很好地控制電機的轉矩，配上精確的速度反饋能將電機控制得很不亂。
歐陸590 直流調速器維修案例一
故障現象：歐陸 590 直流調速器不能調速。
檢查分析：經檢查 +10v 電壓基準電源為 2v 左右， -10v 電壓基準電源為 -7v 左右，查看有一 ic 發熱很大，更換后 -10v 電源正常，但 +10v 電源為 +13v ，再測量此 ic 附近有 2 個貼片電阻燒斷，更換后± 10 電源正常，接上馬達試機調速運行正常。
歐陸590 直流調速器維修案例二
故障現象： lcd 黑屏(但底板電源正常面板的正常指示燈及運行指示燈閃)
故障分析： 造成 lcd 黑屏的原因有兩種：一是電源供給5v不正常;二是程序初始化未能正常執行。*初用示波器觀測單片機 80c196kc晶振輸入波形基本正常但有間歇性振蕩幅度突降現象(間歇性周期約為 5ms )單片機 i/o 輸出數據也為間歇性中斷輸出(無數據狀態且頻率一致)因此故障電路指向 5v 電源及單片機的復位端信號正常與否?
結果表示: 復位端正常啟動應為 h 電平而現為一脈沖，顯然是這一脈沖導致i/o輸出數據間歇性中斷。 +5v 電源也有間歇性突降至 4v 現象，造成 +5v 電源突降4v 的可能，明顯是電路中有元件受損跟隨于這一間歇頻率瞬時短路現象，從而造成單片和復位不成功，為此特意取消單片機電源復位保護信號 max825 芯片啟動電源，短路故障( uln2003 發燙)出現，換上新的 uln2003 啟通電正常
歐陸產品維修的部分型號：
591P/ 591P/ 591P/ 591P/ 591P/591P/ 591P/ 591P/ 591P/ 591P/ 591P/ 591P/ 591P/ 591P/ 591P/ 591P/ 591P/ 591P/ 590P/ 590P/
512C/040/00 512C/080/00 512C/160/00 512C/320/00 514C/040/00 514C/080/00 514C/160/00 514C/320/00
690PB/0007/230/1/F/0011 690PB/0015/230/1/F/0011 690PB/0022/230/1/F/0011 690PB/90PB/90PB/90PB/0007/230/3/F/0011 690PB/0015/230/3/F/0011、690PB/0022/230/3/F/0011 690PB/0040/230/3/F/0011 690PB/90PB/90PB/90PB/90PD/ /CBN/UK /CBN/UK /CBN/UK 690PD/ 690PD/ /CNN/UK /CNN/UK /CNN/UK /CNN/UK /CNN/UK /CNN/UK /CNN/UK /CNN/UK
