艾默生EV2000變頻器故障代碼及解決方法

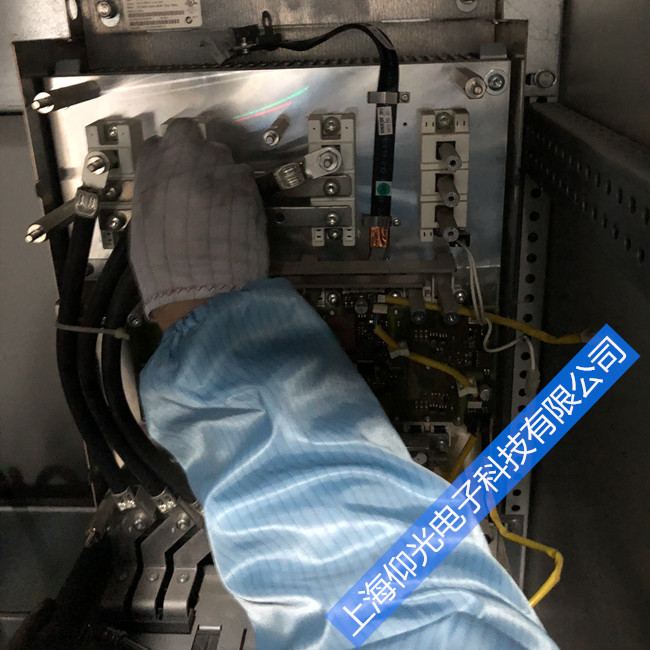

故障代碼故障類型故障代碼 故障類型
POFF
輸入欠壓
E008輸入缺相
E001
加速過流
E009
輸出缺相
E002
減速過流
E010
模塊保護
E003
恒速過流
E011
逆變過熱.
E004
加速過壓
E012
整流過熱
E005
減速過壓
E016
讀寫故障
E006
恒速過壓
E018
接觸器未吸合
控制電源過壓E019
電流檢測電路故障
1、電流檢測故障(如報E019 , E001) :
(1)控制板Q1(15050026)壞。
(2)7840壞:在變頻器通電時,用值流檔,接5腳,紅分別接6, 7 , 8腳,值為2.5, 2.5, 5為正常,否則7840
(3)小板壞:在變頻器通電時,用直流檔,黑接7840的5腳,紅分別接小板的腳從左到右應為2.5, 2.5 , 2.5,3.41.5 ,0, 1.6。如值不對,小板壞:此時可更換小板壞中的三個小IC(39030024 LMV393),如還不好,更換小板。
2、顯示POFF:
驅動板上電POFF ,測CVD電壓正常應為2.6-2.7 ,如測得1.9 ,可能R51,R52,C36,C37,排線中的某一個壞,其中的電解電容壞的最多。只在帶電機運行時報POFF驅動板變壓器也有可能壞。
3、緩沖電阻壞:
緩沖電阻和濾波大電容是成對的。如果其-壞,另一個很可能也壞。緩沖電阻壞也有可能是繼電器不吸合(繼電器壞或控制板壞,或與二者相連的電路上元件壞)引起。單相輸入(220V)的變頻器，
特別要注意:如果無顯示或炸機,很可能是用戶接入了三相電(380V)引起的(可察控制板的故障記錄:母線電壓是否由310變為了540)。此時不斷IPM的整流橋已壞,濾波大電容也壞(或炸裂或頂面凸起變硬)。如果只更換IPM后就上電，會聽到“啪,啪”的響聲(電容內的聲音) ,應立即掉電,否則IPM的整流橋又會壞。發現-一個大電容壞,最好都換新的。因電容是易壞易老化的器件。
4、顯示不穩:
先有顯示,然后沒有,風扇停下,電壓只有12 ,此種現象-般是U1厚 膜壞。報故障E015:通電指示燈亮 ,鍵盤不亮,撥了風扇就好--風扇短路
5、不制動:
01180099 , 01180100 , 01180113 , 01180114的制動管不在IPM內部,變頻器炸機和不顯示很可能就是在變頻器停機制動時引起的,所以更換IPM后,一定要檢測制動電路的好壞 :制動光耦,制動管(MOS管不好測,可測其串聯的續流二_極笪,正常應為0.37左右) ,門極電阻(也就是MOS管的門]極電阻,正常應為100歐姆)。修好上電后, TD900F093改為150 ,報E007 ,紅接P(+ ),黑接PB,如電壓在17-30跳動,制動正常。TD3200 F133=150直流電壓270-350V制.動起作用。
6、炸整流橋:
如果測得部分整流橋損壞,而逆變橋全是好的,就有可能是正負母排之間打火引起。環境潮濕是主因, 一般是有水滴在正負接線端子之間,或者是有水滴在正接線端子和散熱器之間弓|起炸機的。此種壞機的接線端子絕緣性已變差,一定要更換,否則一上電又炸了。另一種原因就是濾波大電容短路(或炸裂或頂面凸起變硬) ,也要注意更換電容。
7、機器打嗝:
即風扇時快時慢,無顯示。-般是控制板短路了, 去掉控制板再上電,如還打嗝,有可能就是厚膜周邊的器件壞了,例如TD1000大體積R56電阻27歐的阻值變大了很多,即打嗝保護電路自身壞了。開關電源不工作,可其中-個電阻的電壓,如有點電壓且在跳變,說明開關電源已起振,但后面電路短路了(變壓器腳間連錫,濾波電容碰歪) , 打嗝保護電路在起作用。如一點電壓也沒有, 說明開關電源沒起振, -般是厚膜壞或2844及附近器件壞。
8、風扇無力,轉速慢:
EV1000的D6擊穿。.上電報8888 : FECDF21U1板U8壞,有細小裂縫。EV1000如01180128 ,帶載停機報8888:變壓器電感量變差或PC9原副邊絕緣不夠。
9、按運行報8888 :驅動光耦短路。
10、EV1000大體積 :原故障是炸機,修好后運行無輸出或E019,常壞的是U9。無輸出有時Q2也壞。
11、EV1000小體積:原故障是炸機,修好后運行無輸出,常是R13壞。故修炸機時,要養成習貫量一下R13是不是10歐。
12、TD3000 上電顯示POFF:
1、驅動板CVD電壓在2.5V~2.8V是否正常?
2、驅動板IU、IV、 IW電壓是否正常? ( 電流檢測電路)
3、控制板VREF基準電壓是否正常?檢查T1和2.5V的穩壓管U24。
以上都正常的話,請重新燒寫兩個DSP程序。請注意擦除后要下電幾秒再上電寫入程序。否則, DSP壞。整機修好上電顯示正常后,要經過以下步驟才按運行,可減少炸機的可能性。
直流檔紅接"十" ,分別接U V W : TD900,TD3200單相的都應為310v,TD900三相的都應為540v。
TD1000,TD3000,EV1000,EV2000都應為5-10V.如不對,不能按運行,否則十有八九會炸機。此時應停機更換對應的光耦和二_極管, 再重復以 上過程,直至電壓對了才按運行。
