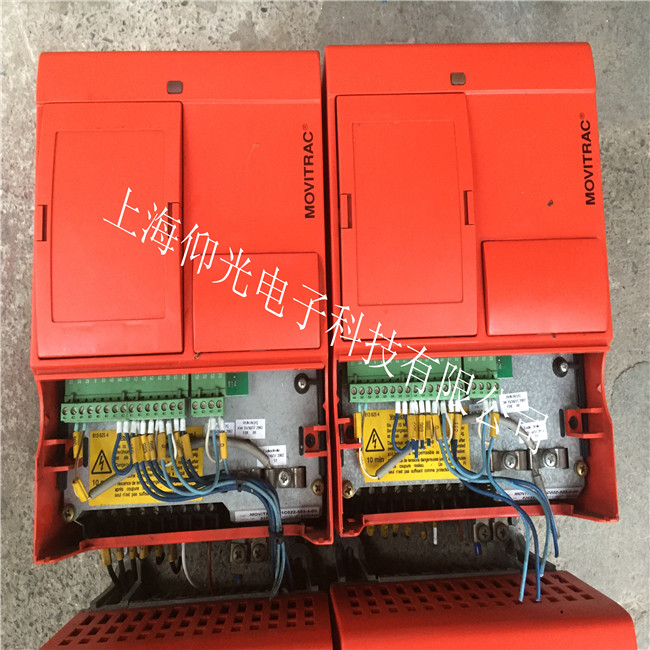

SEW變頻器MC07B0003-5A3-4-00運行顯示接地故障維修方案
將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常,開機輸出電壓平衡，帶上小功率電機，顯示接地故障。注意：該電機一直就在實驗室測試，所以電機肯定是好的。判斷該變頻器電流檢測損壞。
故障原因分析：
將變頻器拆開后發現，該變頻器整流模塊和逆變模塊是分開，分別安裝在變頻器的不同位置，開關電源和驅動在一塊板卡上。查找電流檢測線路，發現電流檢測采樣在逆變模塊內部。采樣后進入電流檢測板進行處理，然后進入控制卡。
由于變頻器使用的場合比較特殊，并且該機器配備同步控制功能，客戶對于該機器保養很好，機器內部比較干凈。因此該機器發生故障肯定是由于器件本身損壞導致。
維修過程：
該變頻器整體全部拆卸，檢查內部模塊的采樣電阻良好，測試電流檢測線路，發現電流檢測線路損壞。修復電流檢測線路，將變頻器全部安裝好。測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
常見SEW變頻器維修型號：SEW變頻器維修MC07B系列維修型號：
MC07B0003-5A3-4-00、MC07B0004-5A3-4-00、MC07B0005-5A3-4-00、
MC07B0008-5A3-4-00、MC07B0011-5A3-4-00、MC07B0015-5A3-4-00、
MC07B0022-5A3-4-00、MC07B0030-5A3-4-00、MC07B0040-5A3-4-00、
MC07B0055-5A3-4-00、MC07B0075-5A3-4-00、MC07B0110-5A3-4-00、
MC07B0150-5A3-4-00、MC07B0220-5A3-4-00、MC07B0300-5A3-4-00、
MC07B0370-5A3-4-00、MC07B0450-5A3-4-00、MC07B0550-5A3-4-00、
MC07B0750-5A3-4-00
SEW變頻器維修MCF41A系列維修型號：
MCF41A0015-5A3-4-00、MCF41A0022-5A3-4-00、MCF41A0030-5A3-4-00、
MCF41A0040-5A3-4-00、MCF41A0055-5A3-4-00、MCF41A0075-5A3-4-00、
MCF41A0110-5A3-4-00、MCF41A0150-5A3-4-00、MCF41A0220-5A3-4-00、
MCF41A0300-5A3-4-00、MCF41A0370-5A3-4-00、MCF41A0450-5A3-4-00
SEW變頻器維修MCH41A系列維修型號：
MCH41A0015-5A3-4-00、MCH41A0022-5A3-4-00、MCH41A0030-5A3-4-00、
MCH41A0040-5A3-4-00、MCH41A0055-5A3-4-00、MCH41A0075-5A3-4-00、
MCH41A0110-5A3-4-00、MCH41A0150-5A3-4-00、MCH41A0220-5A3-4-00、
SEW變頻器維修MCS41A系列維修型號：
MCS41A0015-5A3-4-00、MCS41A0022-5A3-4-00、MCS41A0030-5A3-4-00、
MCS41A0040-5A3-4-00、MCS41A0055-5A3-4-00、MCS41A0075-5A3-4-00、
