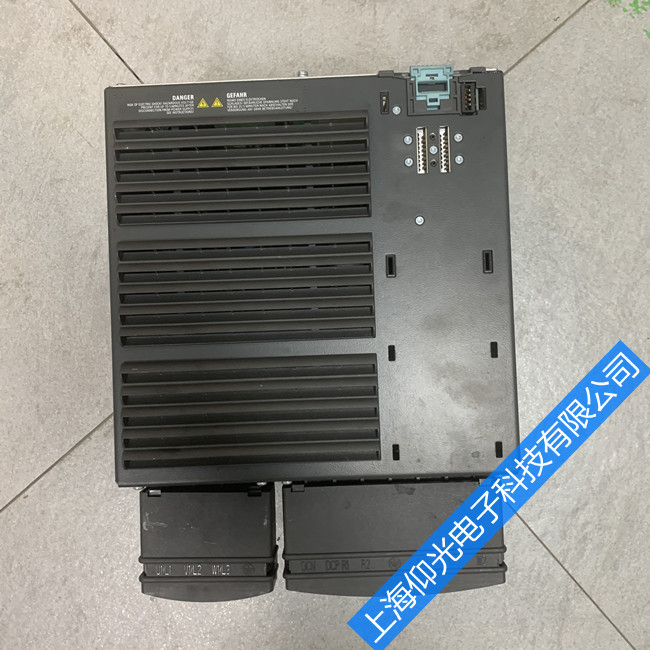

西門子變頻器報錯故障維修解決:
我們以西門子6SE70變頻器控制面板PMU LCD上顯示的字母“e”報警故障為例，說明變頻器故障的處理方法。
當西門子6SE70變頻器控制面板的PMU液晶顯示字母“e”報警時，變頻器不能工作。按p鍵重啟和送電無效。操作手冊中沒有相關介紹。檢查外接直流24V電源時，發現電壓偏低。問題解決后，變頻器工作正常。但是，如果出現“e”報警，一般來說是cuvc板損壞了。更換cuvc板是正常的。“e”告警是由背板和cuvc通訊板故障引起的。
(1)西門子6SE70變頻器故障維修現象：操作控制面板PMU LCD顯示“e”報警。
檢查處理：更換一塊新的cuvc板，通電開機，液晶屏仍顯示“e”報警，說明故障原因不在cuvc板，而是底板。檢查背板。用數字萬用表測量外部DC24V電壓是否正常。檢測集成塊N3的參考電壓異常。集成塊的N220腳輸出電壓為0.1V，明顯偏低，正常值為15V。檢查集成塊N2的1腳為11.3v，8腳為0.20v，11腳電源輸入為27.5v，正常。通過分析，判斷1尺、8尺、20尺為異常。測試集成塊N3的1腳和2腳電壓分別為0.31v和1.8V，電壓值也偏低。用熱風槍拆下N3集成塊MC340，并測量引腳 2 和引腳 3 之間的電阻為 84 Ω。更換新的N3集成塊MC340后，測試各引腳電壓。引腳1為2.1V，引腳2為5.1V，這是正常的。測量N2集成塊各管腳電壓，恢復正常。集成塊N3輸出電壓異常，導致N2集成塊各管腳電壓發生偏移。恢復逆變器接線輸入參數，啟動逆變器正常運行。
(2)西門子6SE70變頻器故障現象：操作控制面板PMU LCD顯示“e”報警。
檢查處理：用數字萬用表測量基板上N2、N3集成塊各引腳電壓。N2的1腳和N3的8腳電壓低。測量 V28 三極管的基極偏置電阻，從 4.7K Ω 變為 150k Ω。更換新的貼片電阻，測量N2、N3腳電壓正常，V28三極管因V28基極偏置電阻變化而截止，導致N2、N3集成塊失效。
(3)故障現象：操作控制面板PMU LCD顯示“e”報警。
檢查處理：對于有“e”報警的變頻器，將變頻器原cuvc板上的CBT通訊板拆下，安裝在新cuvc板上。變頻器安裝cuvc板后，啟動后液晶顯示器仍顯示“e”報警。拆下cuvc板后，發現CBT通訊板上的貼片電阻燒壞了。更換新的CBT通訊板，變頻器啟動并正常工作。
(4)故障現象：操作控制面板PMU LCD顯示“e”報警。
檢查處理：檢查背板電源塊N2第1腳啟動電壓為11.32v，正常值為26.7v，第20腳輸出電壓為0.117v，正常值為15.31v，參考電壓塊N3的***腳電壓為0.315v，正常值為2.1V；第二腳的電壓值在1.5v1.8v之間變化，而正常值為5.1V。檢查繼電器 K4。線圈電路串聯兩個二極管V16和V15。電阻值分別為3.67Ω和5.5Ω，已經短路。V28（5C）三極管的基極電阻從4.7KΩ變成了150kΩ，已經燒壞了。更換新電阻和二極管后，運行正常。
