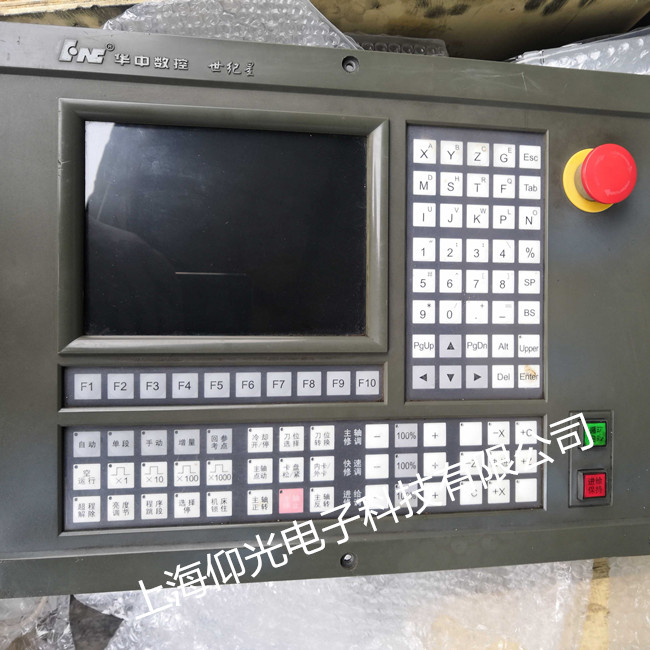

華中數控CNC系統主要故障維修及特點
CNC系統的特點
CNC裝置是數控系統的核心，CNC數控是由軟件(存儲的程序)來實現數字控制的。數控系統的特殊性主要由它的核心裝置一CNC 裝置來體現的。 而CNC裝置結構包括 了軟件結構與硬件結構。
CNC裝置的結構由軟件結構(管理軟件、控制軟件)和硬件結構,其中硬件結構分七個部分: CPU及總線(數據運算、控制器)、存儲器(RAM、EPROM)、PLC裝置(邏輯程序、邏輯運算)、I/O接口電路(I接口、O接口)、MDI/CRT接口位置控制器、紙帶閱讀機
在數控系統的數字?jǐn)?shù)字電路中傳遞的數字信號:無論是工作指令信號、反饋信號，還是控制指令信號，大多是數字信號也就是電脈沖信號。在具有大規模數字電路的CNC裝置中，信號輸入與輸出接口裝置上，及其信號連接與傳遞途徑中，傳送的多是電脈沖信號。這種電信號極易受電網或電磁場感應脈沖的干擾。
CNC裝置的輸入與輸出信號原理:輸入電脈沖(來自光電閱讀機、錄音機、軟盤驅動器)通過CNC裝置輸出各種工作指令與控制信號然后經過負反饋電脈沖傳送給伺服控制器和強電控制并點亮各種指示燈和報警顯示
CNC系統的主要故障
以CNC系統為研究對象,可按故障成因進行分類(即按CNC系統內因與外因分類方法)可以分為以下幾種:按內/外因的故障分類有非關聯性故障(外因造成)和關聯性故障(內因造成)
非關聯性故障(外因造成) :
. :運輸、安裝、調試不當工作地環境不良非器件本身斷線虛焊、 異物短路、 接觸不良等的硬件性故障= :電網電壓不穩/突然停電/干擾突發性的欠壓/過壓/過流/熱損耗等
關聯性故障(內因造成) :
一:固有性、重演性故障
在一定條件下必然發生、易找出規律來排除
二:隨機性、偶發性的故障-需反復實驗才能找出、難找
