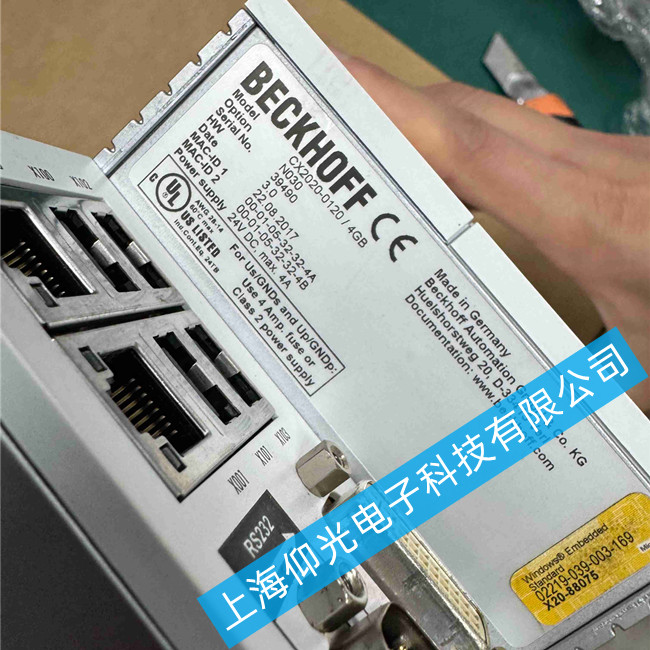

倍福PLC模塊維修CX2020-0120/4GB指示燈不亮故障維修
倍福PLC模塊指示燈不亮故障原因
1. 現場癥狀描述
面板狀態：前面板所有LED（綠色Power燈、綠色Run燈、黃色/綠色Link燈）完全熄滅，無任何閃爍。
系統反應：觸摸屏黑屏（無DVI輸出），EtherCAT網絡從站全部報“No Communication”，TwinCAT軟件無法掃描到設備。
物理觸感：模塊外殼冰冷（無工作電流發熱）或局部異常發燙（短路導致）。
倍福PLC模塊維修后的“上電復活”流程
CX2020模塊修復后，不能直接扔回現場，必須執行三步激活，否則可能因配置沖突再次“變磚”。

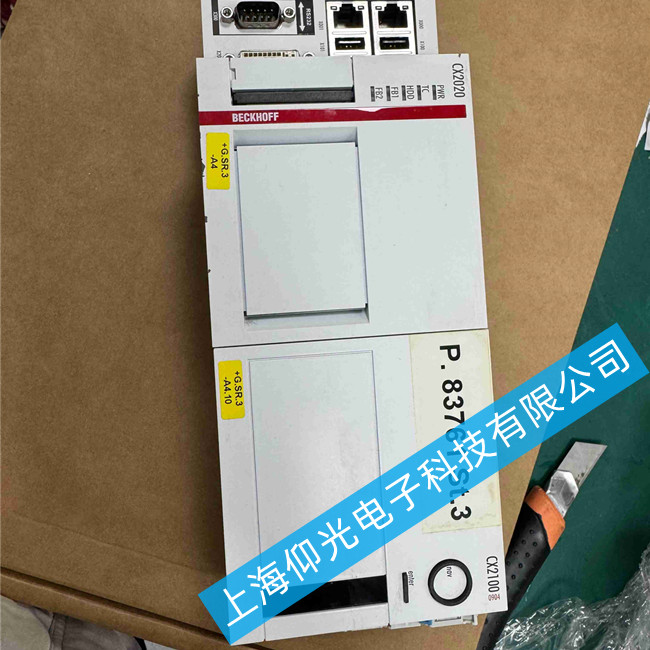

裸板測試：僅連接CX2100電源，不接任何EtherCAT端子。觀察Power燈是否常亮綠色。如果常亮，說明硬件底層OK。
清空啟動：插入空白或已格式化的CFast卡。此時模塊會因找不到系統而停留在BIOS階段，但指示燈應保持穩定。這步用于排除軟件引起的電源管理死機。
灌裝系統：通過倍福TwinCAT Boot Manager制作啟動盤，重新安裝WES7和TwinCAT Runtime。特別注意：在“Restore BIOS Settings”時選擇默認值，避免殘留的異常配置導致二次損壞。
CX2020的無風扇設計是把雙刃劍。為了延長其壽命，避免指示燈“全黑”悲劇重演，請做到：
定期清灰：每半年用干燥壓縮空氣吹掃CX2020與CX2100之間的縫隙，防止導電粉塵引起內部短路。
穩壓供電：務必在CX2100前端加裝24V工業穩壓電源（UPS），電網波動是主板電源芯片的第一殺手。
備份CFast：鏡像備份CFast卡，當發現模塊啟動變慢或指示燈閃爍異常時，立即更換卡并恢復鏡像，可避免硬件被軟件錯誤拖垮。
總結：CX2020-0120指示燈不亮，八成是電，兩成是芯。先換電源模塊（CX2100）測試，再查主板電容，這套流程能解決絕大多數現場停機危機。
