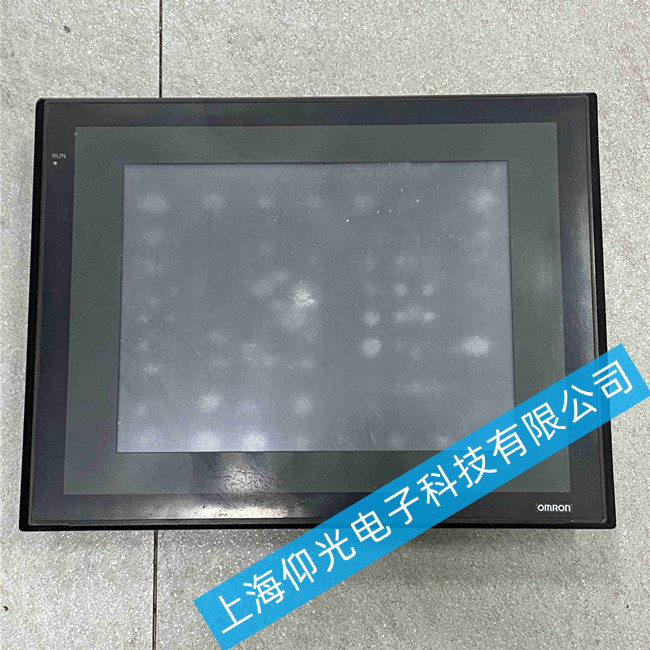

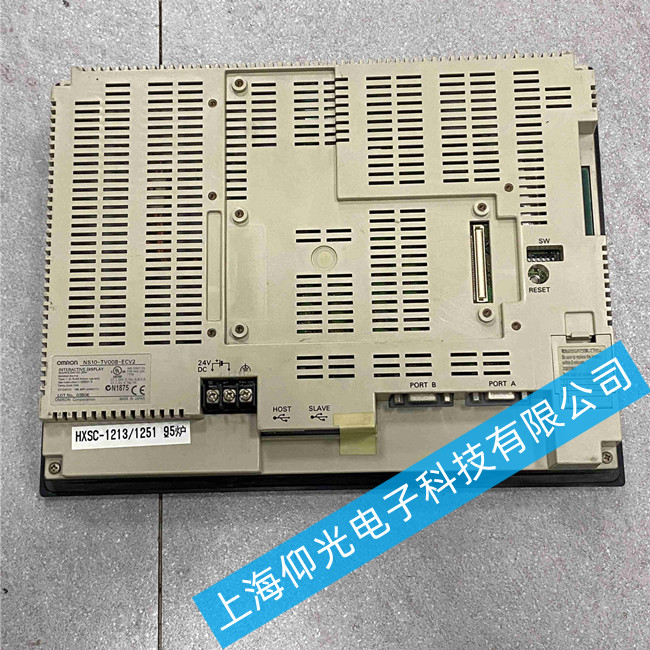

歐姆龍觸摸屏維修NS10-TV00B-ECV2無背光故障維修方法
歐姆龍觸摸屏無背光故障排查流程（從簡到繁）
1 外部檢查（不斷電）
電源與指示燈
測量 DC 24 V 輸入端子：電壓應在 22–26 V 范圍，紋波＜1 V
觀察 PWR 燈：常亮為正常；閃爍或熄滅需先修電源
若電源異常，檢查開關電源、接線端子、保險管（NS10 系列多內置 2 A 保險）
軟件/設置排查
進入系統設置 → 亮度調節：嘗試調至最高
檢查節能模式：關閉“自動背光”“休眠背光”等選項
重啟 HMI（斷電 30 秒后重上電），排除臨時軟件死機
強光照射判斷
關閉環境燈光，用手電筒斜照屏幕：
有隱約圖像 → 背光系統故障（燈管/高壓板/驅動）
完全無圖像 → 主板/液晶驅動故障（需另案處理）
該方法可快速鎖定故障范圍。
3.2 拆機檢查（斷電操作）
拆殼步驟（簡要）：
擰下后蓋四周螺絲，小心撬開卡扣
分離金屬屏蔽罩，露出主板、電源板、背光板
記錄各排線位置（拍照標記），避免裝回時錯位
內部重點檢查項：
連接排線
背光板 ↔ 主板排線（通常為 4–6 針）是否松動、氧化
重新插拔并清潔金手指（酒精+棉簽）
電容鼓包
電源板、背光驅動板電解電容頂部鼓包、漏液需更換
燒焦痕跡
高壓變壓器周邊 MOSFET、保險電阻燒黑、炸裂
