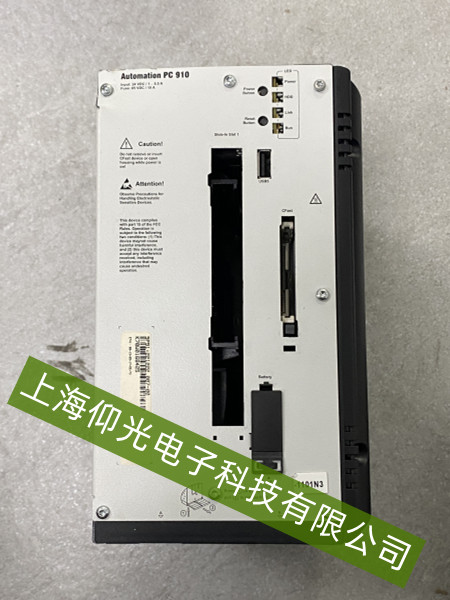

貝加萊工控機PC 910擴展槽信號異常故障維修
貝加萊工控機PC 910作為工業自動化領域的核心控制設備，其擴展槽（如PCI/PCIe插槽）用于連接數據采集卡、運動控制卡等關鍵模塊。當擴展槽出現信號異常時，可能導致外接設備無法識別、通信中斷或系統報錯，需針對性排查與維修。
擴展槽信號異常的典型現象包括：插入的擴展卡無響應（如設備管理器中顯示“未知設備”）、通信數據丟包/延遲、系統啟動時報PCI相關錯誤代碼（如“PCI Resource Allocation Failure”），或運行中頻繁藍屏（錯誤關聯PCI總線）。
物理連接問題：擴展槽金手指氧化、積塵導致接觸不良；擴展卡未插緊或插槽擋板變形。
硬件損壞：擴展槽內部電路（如信號線、電容）因長期高負載運行老化，或電源模塊供電不足（擴展卡功耗過高時易引發電壓波動）。
兼容性問題：擴展卡與PC 910主板芯片組不兼容（如PCIe版本不匹配），或驅動程序未正確安裝。
電磁干擾：工業環境中強電設備（如變頻器）產生的電磁噪聲耦合至擴展槽信號線。
三、維修步驟
基礎排查：斷開電源，打開機箱檢查擴展槽及擴展卡金手指，用橡皮擦清潔氧化層；重新插拔擴展卡確保到位，觀察插槽固定卡扣是否松動。
最小系統測試：僅保留主板、電源及故障擴展卡，排除其他設備干擾；更換其他已知正常的擴展卡測試同一插槽，或換插槽測試原擴展卡，定位是槽位還是卡的問題。
硬件檢測：使用萬用表測量擴展槽關鍵信號針腳（如+3.3V、+12V供電）電壓是否正常；若懷疑主板電路損壞，需專業儀器檢測信號完整性（如示波器觀察數據線波形畸變）。
軟件修復：更新主板BIOS至最新版本（修復潛在兼容性問題）；安裝擴展卡官方驅動，檢查設備管理器中是否有資源沖突（如IRQ分配錯誤）。
環境優化：若為電磁干擾導致，加裝屏蔽罩或調整擴展卡位置遠離干擾源；確保機箱散熱良好（高溫會加速電路老化）。
