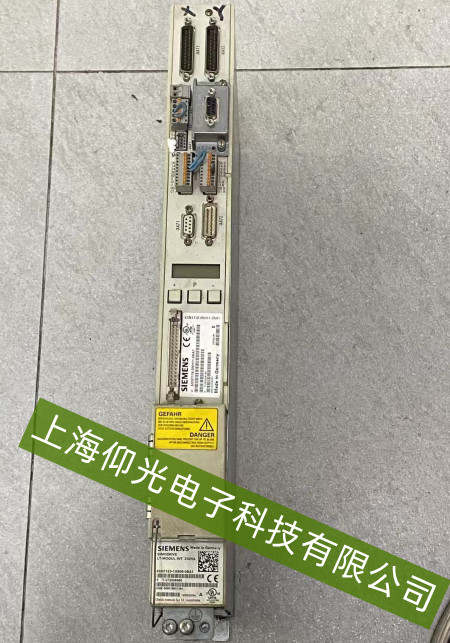

西門子6SN1123-1AA00-0DA2驅動器“F011過流故障”維修解析
西門子6SN1123-1AA00-0DA2是SINAMICS系列直流調速驅動器的核心模塊（常用于6RA70/80系統），其“F011過流故障”是常見報警代碼，通常表示驅動器檢測到輸出電流超過額定值的限定閾值（可能為硬件保護動作或控制異常）。以下從故障原因、維修步驟及注意事項展開說明。
該故障可能由多重因素引發：
負載側問題：電機繞組短路、電樞電纜接地或絕緣破損，導致電流異常增大；機械負載卡死（如傳動機構堵轉），驅動器被迫輸出大電流維持運轉。
驅動器硬件故障：功率模塊（IGBT/晶閘管）擊穿、續流二極管損壞，或電流檢測電路（采樣電阻、運放模塊）漂移/失效，誤報過流信號。
控制參數異常：電流限幅值設置過低、速度環/電流環PI參數失調（如比例增益過高導致響應過沖）、觸發脈沖異常（如相位錯亂引發橋臂直通）。
二、維修關鍵步驟
初步排查：斷開電機負載，空載啟動驅動器（若仍報F011，則故障點大概率在驅動器內部；若正常，需檢查電機及電纜）。
硬件檢測：使用萬用表測量功率模塊的輸入/輸出阻抗（正常應有高阻值，若接近短路則模塊損壞）；檢查電流傳感器（如分流器或霍爾元件）的連接線是否松動，采樣信號是否畸變（可通過示波器觀察原始電流波形）。
參數與控制邏輯：復位驅動器至出廠參數（需備份原參數），逐步調整電流限幅值（參考手冊推薦范圍）；若懷疑控制板故障（如觸發板、調節板），需專業儀器檢測脈沖信號或更換備件測試。
