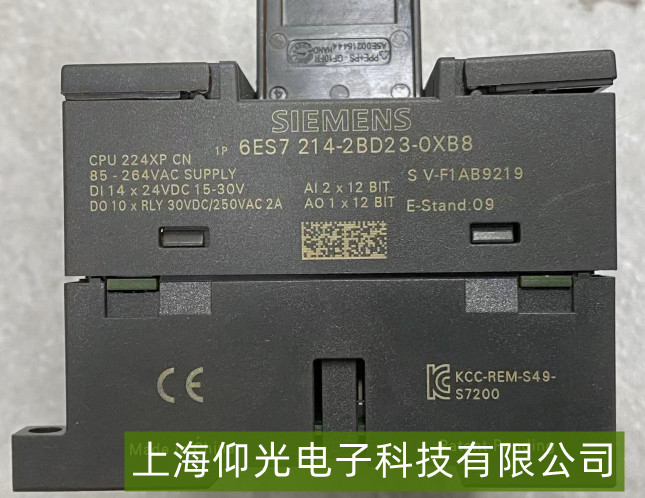

破解西門子PLC模塊通信故障，保障系統穩定運行
西門子PLC（如S7-1200/1500、S7-300/400）的模塊通信故障是工業現場常見問題，輕則數據傳輸延遲，重則導致產線停機。快速定位并解決這類故障，需從通信協議、硬件連接、參數配置及環境干擾等維度入手。
通信中斷：PLC與模塊（如ET200SP分布式I/O、CM通信模塊）之間無數據交互，上位機（如WinCC）報“連接超時”或“設備不可達”。
數據錯誤：傳輸的數值跳變、丟失或與實際不符（如模擬量信號偏差大）。
周期性閃斷：通信偶爾中斷后自動恢復，但影響系統穩定性。
主要誘因：
物理層問題：通信線纜（如PROFINET的RJ45網線、PROFIBUS的DP線）破損、接頭氧化或未壓接牢固；模塊電源供應不足（如24V DC電壓低于20.4V）。
協議與配置錯誤：IP地址/DHCP沖突（PROFINET）、波特率/站地址不匹配（PROFIBUS）、GSD文件未正確導入（第三方模塊）。
模塊硬件故障：通信接口芯片損壞（如PROFINET接口的PHY芯片）、模塊固件版本過低。
環境干擾：強電磁場（如變頻器、電焊機附近）、接地不良導致信號串擾。
二、快速診斷與解決步驟
1. 基礎物理檢查
線纜與接頭：檢查通信線纜是否松動（尤其是頻繁插拔的接口）、外皮是否破損；用萬用表測量網線通斷（PROFINET）或DP線電阻（正常約110-120Ω）；清潔氧化的RJ45插頭或DP接頭。
電源供應：通過PLC的電源監測功能或萬用表，確認模塊供電電壓在額定范圍（如24V DC模塊需≥20.4V）；檢查電源模塊是否過載（如多個模塊共用一路24V時電流不足）。
2. 通信參數與配置驗證
PROFINET網絡：在TIA Portal中檢查PLC與模塊的IP地址是否在同一子網且無沖突（如PLC IP為192.168.1.1，模塊為192.168.1.2）；確認設備名稱（如“ET200SP_1”）與實際硬件一致，必要時通過“分配設備名稱”功能重新分配。
PROFIBUS網絡：檢查DP主站（如CPU315-2DP）與從站（如ET200M）的波特率（如1.5Mbps）是否匹配，站地址（如從站地址3）是否唯一；用萬用表測量DP線終端電阻（首端和末端模塊需撥至“ON”，中間模塊關閉）。
第三方模塊：確認已導入正確的GSD文件（通過TIA Portal的“硬件目錄”檢查），并正確配置模塊的通信參數（如波特率、數據格式）。
3. 模塊與固件狀態檢測
在線診斷：在TIA Portal的“在線和診斷”中查看模塊狀態（如“通信正常”“錯誤”），讀取具體錯誤代碼（如“16#80C0”表示PROFINET連接超時）；對有故障的模塊執行“復位”或“重新啟動”。
固件升級：檢查模塊固件版本（通過TIA Portal的“在線訪問”），若版本過舊（如S7-1200 CPU固件＜V4.0），通過官方渠道下載最新版本并升級。
4. 環境干擾排查
電磁屏蔽：將PLC及通信模塊遠離變頻器、電焊機等強干擾源（建議距離≥1米），使用屏蔽雙絞線（如PROFIBUS線需帶屏蔽層）并可靠接地（單點接地，接地電阻＜1Ω）。
接地檢查：確保PLC機架、模塊外殼與控制柜接地排可靠連接，避免浮地或多點接地導致信號串擾。
三、預防與日常維護建議
定期巡檢：每月檢查通信線纜連接狀態，清理模塊接口灰塵；每季度備份TIA Portal項目配置（含通信參數）。
冗余設計：關鍵通信鏈路（如主PLC與遠程I/O）采用雙網冗余（如PROFINET IO冗余），或配置備用模塊。
日志記錄：啟用PLC的通信故障報警（如OB82、OB86），記錄故障發生時間與模塊地址，便于追溯根本原因。
