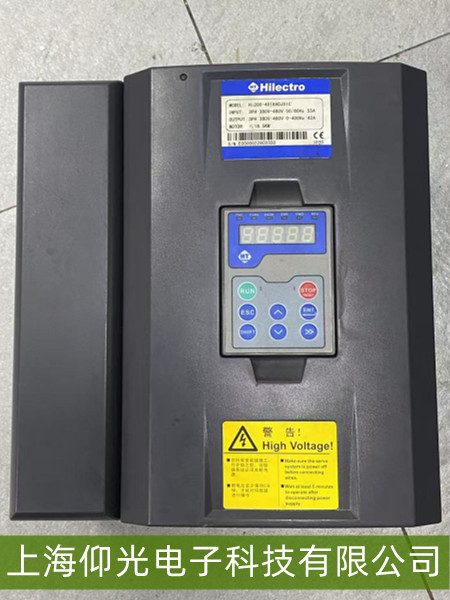

海利普變頻器“RUN鍵按下無響應”故障維修指南
海利普變頻器的“RUN鍵”是啟動運行的核心操作部件，若按下后無響應（變頻器無啟動動作、無狀態指示燈變化），可能由按鍵硬件故障、控制電路異常、參數設置錯誤或外部接線問題導致。以下是系統性維修方法：
一、基礎排查：快速定位問題范圍
1. 檢查外部條件
電源狀態：確認變頻器已正常上電（查看電源指示燈是否常亮，若未亮則檢查輸入電源220V/380V是否穩定，保險絲是否熔斷）。
負載狀態：檢查電機是否已正確連接至變頻器輸出端（未接電機時部分變頻器可能限制啟動，需確認參數允許空載運行）。
操作權限：某些型號需通過面板設置“允許運行”（如參數Pr0.01=1），或外部端子（如多功能端子）需閉合才能激活RUN鍵功能。
2. 觀察指示燈與報警
查看變頻器狀態指示燈（如運行燈、故障燈）：若故障燈亮起（如紅色常亮），需先通過面板或說明書查詢故障代碼（如“E.OC”過流、“E.UV”欠壓），解決報警后再試RUN鍵。
若無故障燈但運行燈不亮，說明RUN鍵信號未傳遞至控制電路。
二、RUN鍵硬件與電路排查
1. 檢查按鍵物理狀態
目視與觸感：觀察RUN鍵表面是否有磨損、污垢或異物堵塞（如油污、灰塵），按下時是否有“段落感”（正常按鍵應有輕微阻力后回彈）。若按鍵卡滯或無阻力，可能是內部彈簧失效或觸點氧化。
清潔按鍵：用軟毛刷或無水酒精輕輕擦拭按鍵表面及周圍縫隙，清除污垢；若按鍵帽可拆卸（參考說明書），檢查內部觸點是否有發黑、燒蝕痕跡（氧化會導致接觸不良）。
2. 測試按鍵通斷
萬用表檢測：斷開變頻器電源，用萬用表電阻檔（×1Ω檔）測量RUN鍵兩端的引腳（通過拆開面板或查看電路圖定位按鍵連接點）。
常態（未按下）：電阻應為無窮大（斷開狀態）；
按下時：電阻應接近0Ω（導通狀態）。
若常態下電阻不為無窮大（短路）或按下時電阻仍為無窮大（斷路），則按鍵觸點損壞，需更換同型號按鍵（或修復觸點，如用砂紙打磨氧化層）。
3. 檢查控制電路連接
排線與接口：RUN鍵信號通常通過柔性排線連接至主控板。檢查排線是否松動、脫落或彎折（尤其是頻繁插拔的位置），重新插拔確保牢固；若排線有破損（如銅箔斷裂），需更換同規格排線。
主控板輸入點：用萬用表測量主控板上RUN鍵對應輸入點的電壓（參考說明書標稱值，如高電平3.3V/5V）。按下RUN鍵時，該點電壓應從高電平變為低電平（或相反，具體邏輯因型號而異），若無變化則可能是主控板輸入電路故障（如電阻、光耦損壞）。
三、參數與軟件排查
1. 檢查運行相關參數
通過面板進入參數設置界面，確認以下關鍵參數是否設置正確：
Pr0.01（運行模式）：需設置為“面板控制”（如值為1，具體因型號而異）；
Pr0.03（啟動方式）：若設置為“外部端子啟動”，則RUN鍵可能無效，需改為“面板啟動”；
Pr7.00（多功能端子定義）：若RUN鍵功能被映射到外部端子，需檢查對應端子是否閉合。
