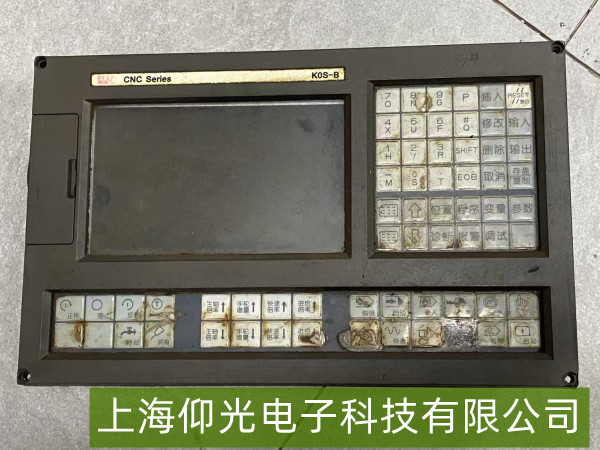

凱恩帝KNS-B單軸伺服操作面板“按鍵無響應”故障維修
以下是針對凱恩帝KNS-B單軸伺服操作面板“按鍵無響應”故障的維修要點分析，從硬件、電路及系統層面展開排查：
一、基礎排查：快速定位問題范圍
電源與連接檢查
確認操作面板供電正常（通常為DC 24V，可通過萬用表測量面板電源接口電壓，偏差需＜±5%）。
檢查操作面板與伺服驅動器的連接線纜（如排線或DB接口）是否松動、脫落或線芯斷裂（輕微彎折測試接觸穩定性）。
簡單復位操作
斷開伺服驅動器總電源，等待30秒后重新上電，排除臨時性程序卡死或靜電干擾導致的假性故障。
二、硬件故障排查：按鍵與面板本體
按鍵物理狀態檢測
直接觀察按鍵表面是否有異物卡住（如灰塵、油污導致觸點無法按下）、按鍵帽是否脫落或損壞。
手動按壓每個按鍵，感受是否有彈性反饋——若按鍵僵硬或無段落感，可能內部觸點氧化或機械結構卡死。
按鍵電路測試
拆開操作面板外殼（需斷電），用萬用表電阻檔測量按鍵兩端（未按下時為斷路，按下時應導通）。若某按鍵始終斷路或短路，說明該按鍵本身損壞，需更換同規格微動開關。
檢查按鍵PCB上的焊點是否虛焊、脫焊（尤其是多按鍵共用線路的節點），必要時補焊或重焊。
三、電路與接口故障排查
背光與顯示模塊關聯
若按鍵無響應且面板顯示屏同時黑屏/花屏，可能是主板與面板的通信接口（如串口、CAN總線）故障，或顯示驅動電路異常（需檢查接口電壓及信號波形）。
單獨測試顯示屏背光是否正常（部分面板背光故障可能伴隨觸控異常，但凱恩帝KNS-B多為機械按鍵，需優先排除按鍵電路）。
主板通信故障
操作面板通過排線與伺服驅動器主板連接，若排線接口氧化（可用橡皮擦拭金手指）、針腳彎曲或主板接口芯片損壞，會導致按鍵信號無法傳輸。
用替換法測試：將正常面板的排線或接口模塊替換到故障設備上，確認是否為主板側問題。
四、綜合處理建議
優先級順序：先檢查電源與連接→再測試按鍵物理狀態→最后排查電路焊接與主板通信。
常見修復方案：清理按鍵縫隙異物（用壓縮空氣或軟毛刷）、更換損壞的微動按鍵（成本約幾元至十幾元）、修復排線接口氧化問題（酒精擦拭+重新插拔）。
