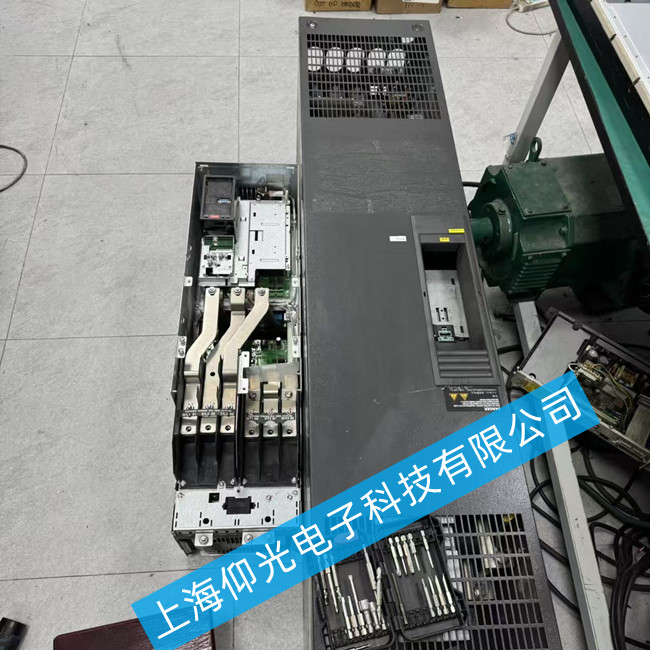

西門子G120變頻器功率模塊維修6SL3224-0XE42-0UA0等報警故障維修
一、6SL3224-0XE42-0UA0功率模塊基礎認知
1. 模塊功能與結構特點
該功率模塊是G120變頻器的核心執行單元，負責將輸入的交流電（AC）轉換為可變頻率/電壓的交流電（VFD-AC），直接驅動電機運轉。其內部集成了以下關鍵組件：
IGBT（絕緣柵雙極型晶體管）橋臂：核心功率開關器件，通過高頻通斷調節輸出電壓和頻率；
整流電路：將三相交流電整流為直流母線電壓（通常為510~650V DC）；
制動單元（部分型號集成）：用于消耗電機再生能量（如快速減速時）；
驅動電路：為IGBT提供精準的門極驅動信號；
保護電路：監測過流、過壓、過溫等異常狀態并觸發報警。
2. 典型報警故障類型
根據現場維修經驗，6SL3224-0XE42-0UA0功率模塊常見的報警故障可分為以下幾類：
過流類報警（如F30001、F30002）：輸出電流超過額定值；
過壓類報警（如F30003、F30024）：直流母線電壓過高；
欠壓類報警（如F30004）：直流母線電壓過低；
過熱類報警（如F30022、F30023）：模塊或散熱器溫度超限；
IGBT/驅動故障（如F30025、F30027）：功率器件或驅動電路損壞；
通信或參數錯誤（如A50001）：與控制單元（CU）通信異常。
二、典型報警故障分析與維修案例
案例1：過流報警（F30001/F30002）——輸出短路或IGBT損壞
故障現象：變頻器上電后啟動瞬間跳閘，顯示“F30001（過流）”或“F30002（過流，運行中）”，電機未運轉或運轉后突然停機。
原因分析：
負載側短路：電機繞組接地/相間短路，或電纜絕緣破損導致對地短路；
IGBT橋臂損壞：功率管擊穿或門極驅動失效，導致輸出電流失控；
電流檢測電路異常：霍爾傳感器或采樣濾波電路故障，誤報過流；
加速時間過短：參數設置不當（如P1120加速時間太短），電機啟動時電流峰值超標。
