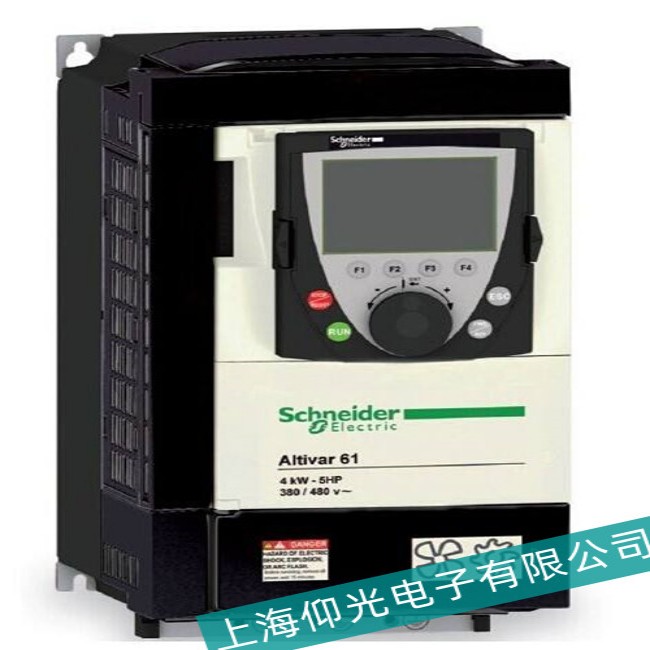

施耐德變頻器 ATV61HD22N4Z 的報警指示燈（通常包括紅色故障燈、綠色運行燈、黃色警告燈等）亮起是故障的直觀提示，不同的燈亮狀態（常亮、閃爍、組合亮）對應不同的故障類型。維修需先通過指示燈狀態結合故障代碼定位問題，再針對性排查。以下是詳細維修步驟：
一、指示燈狀態與故障類型的對應關系
ATV61 系列的指示燈布局及含義（以常見面板為例）：
- 紅色故障燈（ALM/FAULT）：常亮或閃爍表示發生嚴重故障（如過流、過壓、模塊損壞），變頻器已停機保護；
- 黃色警告燈（WARN）：常亮表示輕微異常（如參數錯誤、負載輕載），變頻器仍可運行但需關注；
- 綠色運行燈（RUN）：正常運行時常亮，閃爍可能表示待機或通訊異常。
關鍵：僅通過指示燈無法精確定位故障，需結合故障代碼（通過面板按鍵或調試軟件讀取）。例如：
- 紅色故障燈常亮 + 代碼 “OC” → 過流故障；
- 紅色故障燈閃爍 + 代碼 “OV” → 直流母線過壓；
- 紅色故障燈常亮 + 代碼 “OH” → 過熱保護。
二、通用排查步驟（無論何種報警）
-
讀取具體故障代碼
- 面板操作：按面板 “ESC” 鍵返回主菜單，進入 “故障歷史”（通常在 “監控”→“故障記錄” 中），查看最近一次故障代碼（如 OC、OV、PHF 等）。
- 軟件讀取：用施耐德 SoMove 軟件通過 USB 或 RS485 連接變頻器，在 “診斷”→“故障記錄” 中讀取詳細故障信息（包括故障時的參數：電流、電壓、溫度等），這是最精準的定位方式。
-
基礎檢查（斷電狀態下）
- 檢查電源輸入：輸入三相電壓是否正常（380V±10%），是否缺相（用萬用表測 L1/L2/L3 之間電壓）；
- 檢查負載連接：電機電纜是否松動、破損，電機接線端子是否氧化；
- 檢查變頻器外觀：內部是否有燒焦痕跡、電容鼓包、灰塵堆積、接線松動等。
-
斷電放電
若涉及內部電路檢測（如模塊、驅動板），需斷開電源后等待至少 5 分鐘（電容放電），用萬用表測直流母線（P/N 極）電壓，確認低于 36V 后再操作，避免觸電。
三、常見報警故障的具體維修方法
根據故障代碼結合指示燈狀態，以下是高頻故障的排查與維修：
1. 紅色故障燈常亮 + 代碼 “OC”（過流故障）
故障含義：逆變模塊輸出電流超過額定值的 150%-200%，變頻器觸發過流保護停機。
可能原因及維修：
-
負載側故障：
- 電機短路或接地：用兆歐表測電機繞組對地絕緣（正常≥500MΩ），用萬用表測三相繞組電阻（應平衡，偏差≤5%）；若短路，需維修電機或更換。
- 電機堵轉或過載：檢查負載是否卡死（如傳送帶卡住），減少負載或修復機械傳動部分；若長期過載，需確認變頻器額定電流是否匹配電機（ATV61HD22N4Z 額定電流 47A，電機需≤22kW）。
-
逆變模塊或驅動電路故障：
參考前文 “逆變模塊損壞維修” 步驟，檢測 IGBT 模塊是否短路，驅動板是否輸出正常驅動信號（如驅動電壓 15V±0.5V）；若模塊損壞，需更換并排查驅動電路（光耦、驅動電阻）。 -
電流檢測電路故障：
檢查霍爾電流傳感器（輸出信號是否線性，如 0-5V 對應 0-47A）或分流電阻（阻值是否正常，通常≤1Ω）；若傳感器損壞，需更換同型號元件。
2. 紅色故障燈閃爍 + 代碼 “OV”（直流母線過壓）
故障含義：直流母線電壓超過閾值（通常約 800V），觸發過壓保護（如制動時再生能量無法釋放）。
可能原因及維修：
-
電網電壓異常：
用萬用表測輸入電壓，若電網電壓波動過大（如超過 418V），需加裝輸入電抗器或穩壓器；若雷擊、浪涌導致，可增加浪涌保護器（SPD）。 -
制動單元 / 制動電阻故障：
ATV61HD22N4Z 需外接制動單元（如 VW3A4507）和制動電阻（根據負載慣性選擇）。檢查：- 制動電阻是否燒毀（用萬用表測電阻值，應與標稱值一致，如 22kW 通常配 50Ω/5kW）；
- 制動單元內的 IGBT 是否短路（靜態測 CE 極電阻，正常應為無窮大），若損壞需更換制動單元。
-
參數設置錯誤：
檢查參數 “制動動作電壓”（如 P1250）是否設置過低（默認約 700V），若誤設低于實際母線電壓，會頻繁觸發過壓；恢復默認值或按手冊重新設置。
3. 紅色故障燈常亮 + 代碼 “OH”（過熱保護）
故障含義：變頻器內部溫度超過允許值（通常≥85℃），觸發過熱停機。
可能原因及維修：
-
散熱系統故障：
- 散熱風扇損壞：斷電后用手轉風扇葉輪，若卡滯或不轉，需更換同型號風扇（注意電壓 110V 或 220V，ATV61 系列多為 220V）；
- 散熱片積塵：用壓縮空氣清理散熱片縫隙的灰塵（尤其模塊與散熱片接觸部位），確保散熱通暢。
-
環境溫度過高：
變頻器安裝環境溫度需≤40℃（無通風時），若超過，需加裝散熱風扇或移至通風處；避免陽光直射或靠近熱源（如鍋爐、烘箱）。 -
溫度傳感器故障：
模塊上的 NTC 溫度傳感器（負溫度系數電阻）若損壞（阻值異常），會誤報過熱；用萬用表測傳感器阻值（25℃時約 10kΩ），若偏差過大，需更換傳感器。
4. 紅色故障燈 + 代碼 “PHF”（輸入缺相）
故障含義：輸入三相電源缺相，導致整流后的直流電壓波動，觸發保護。
可能原因及維修：
-
輸入電源缺相：
用萬用表測 L1/L2/L3 之間電壓（正常 380V），若某相無電壓，檢查上游斷路器、接觸器是否接觸不良（觸點燒蝕），更換觸點或斷路器。 -
整流模塊故障：
整流模塊（將三相交流轉為直流）若某橋臂二極管損壞，會導致缺相。靜態檢測：紅表筆接 P 極，黑表筆分別接 L1/L2/L3（測二極管正向電阻，約 500-1000Ω）；黑表筆接 N 極，紅表筆接 L1/L2/L3（反向電阻無窮大）；若某相短路或斷路，需更換整流模塊。
5. 黃色警告燈常亮 + 代碼 “F05”（參數錯誤）
故障含義：參數設置沖突（如加速時間過短與負載不匹配）或參數未保存。
維修方法：
- 進入 “參數菜單”，查看具體沖突參數（面板會提示 “PARAM CONFLICT”），按手冊修正（如延長加速時間 P1120）；
- 若參數混亂，通過面板執行 “參數復位”（按 “ESC+OK” 組合鍵，或通過 SoMove 軟件恢復出廠設置），重新進行快速調試。
四、維修后的驗證測試
- 空載測試：上電后確認報警指示燈熄滅，空載啟動變頻器，運行至 50Hz，觀察三相輸出電壓是否平衡（偏差≤5%），持續 30 分鐘無異常。
- 帶載測試：接入電機，逐步增加負載至額定值，監控電流（≤47A）、溫度（散熱片≤60℃）、直流母線電壓（≤750V），無報警觸發。
- 保護功能驗證：模擬故障（如人為堵轉電機），確認變頻器能及時報 “OC” 并停機，無硬件損壞。
總結
ATV61HD22N4Z 報警指示燈亮起的核心維修邏輯是：“先讀代碼→再查原因→修復后驗證”。需重點關注 “過流、過壓、過熱” 三大高頻故障，且需排查 “繼發性原因”（如模塊損壞需先修驅動電路，避免重復故障）。若缺乏專業工具，建議結合施耐德官方手冊或聯系售后獲取技術支持。
