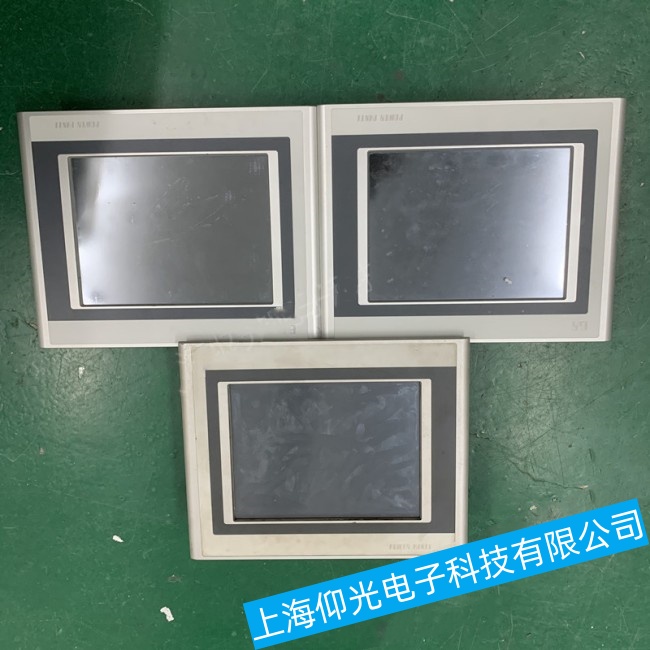

貝加萊觸摸屏395070液晶屏損壞故障維修
貝加萊觸摸屏 395070 出現液晶屏損壞故障時，需根據損壞類型（如屏裂、黑屏、花屏、顯示異常等）判斷維修方案。以下是具體維修指南：
一、液晶屏損壞類型與原因
1. 物理損壞
-
屏幕破裂 / 碎屏：
外力撞擊、擠壓導致玻璃基板或偏振片斷裂，通常伴隨顯示區域黑斑、線條或完全不顯示。 -
背光損壞：
背光燈珠老化、燒毀或背光驅動電路故障，表現為黑屏但觸摸功能正常（可通過強光照射屏幕觀察隱約圖像）。 -
液晶屏漏液：
屏體受擠壓導致液晶材料泄漏，顯示區域出現大塊色斑或黑色區域，且會逐漸擴大。
2. 電氣故障
-
驅動板損壞：
液晶屏驅動芯片（T-Con 板）故障，導致花屏、橫紋、豎線或色彩失真。 -
排線接觸不良：
液晶屏與主板連接的排線（FPC）松動、氧化或斷裂，引起顯示閃爍、局部無顯示或圖像錯位。 -
供電異常：
主板提供的液晶屏供電電壓（通常為 DC 5V/12V）不穩或紋波過大，導致屏幕閃爍或黑屏。
二、維修步驟與方法
1. 初步檢測與判斷
-
觀察外觀：
檢查屏幕表面是否有裂痕、漏液痕跡，背光燈是否點亮（黑暗環境下觀察屏幕邊緣）。 -
測試觸摸功能：
若觸摸正常但無顯示，可能是背光或液晶屏驅動問題；若觸摸失靈且無顯示，需同步排查主板或觸摸屏控制器。 -
測量供電電壓：
用萬用表檢測主板至液晶屏的供電端子（如 LVDS 接口的 VCC 引腳），確認電壓是否符合規格（參考手冊，通常為 5V±5%）。
2. 液晶屏更換流程（適用于物理損壞）
步驟 1：安全拆解觸摸屏
- 斷開電源并等待電容放電（至少 30 分鐘），佩戴防靜電手套，避免靜電損壞元件。
- 拆除觸摸屏邊框螺絲（通常隱藏在外殼縫隙或標簽下），用塑料撬棒小心分離前殼與液晶屏組件（避免劃傷觸摸屏玻璃）。
- 記錄排線連接位置（如 LVDS、EDP 接口），斷開液晶屏排線與主板的連接（注意卡扣式接口需先抬起卡扣）。
步驟 2：型號匹配與采購
-
確認液晶屏型號：
查看原液晶屏背面標簽，獲取型號信息（如奇美 N101ICG - L21、友達 G101SN03 V1 等），包括尺寸（10.1 英寸）、分辨率（1024×600）、接口類型（LVDS 或 eDP）。 -
替代原則：
優先選擇與原廠同型號液晶屏，若無法獲取，需確保以下參數一致：- 尺寸與安裝孔位（避免無法適配外殼）；
- 分辨率與接口類型（LVDS 需匹配主板驅動電路）；
- 背光類型（LED 或 CCFL，貝加萊觸摸屏多為 LED 背光）。
步驟 3：安裝與測試
- 將新液晶屏對準安裝孔位，固定螺絲（力矩適中，避免壓碎屏幕）。
- 連接排線并確保卡扣鎖緊，恢復外殼組裝。
- 通電測試：觀察顯示是否正常，檢查色彩、亮度、觸摸功能是否匹配，若出現花屏或橫紋，可能是排線接觸不良，需重新插拔或更換排線。
3. 背光與驅動板維修（適用于非物理損壞）
情況 1：背光故障
-
更換背光燈條：
若檢測到背光燈珠損壞（用萬用表二極管檔測燈珠兩端，不導通則損壞），需拆解液晶屏邊框，取出背光模組，更換同規格燈條（注意燈條長度、燈珠數量及供電電壓）。 -
修復背光驅動電路：
檢查主板上的背光驅動芯片（如 MP3441、TPS61165）是否發熱異常，更換燒毀的電容或芯片（需具備 BGA 焊接技能）。
情況 2：驅動板或排線問題
-
清潔排線接口：
用無水酒精擦拭 FPC 排線觸點和主板接口，去除氧化層，使用導電膠修復輕微斷裂的排線（適用于非關鍵線路）。 -
更換驅動板：
若驅動芯片損壞（如顯示異常且排線正常），需更換 T-Con 板（通常與液晶屏集成），建議整體更換液晶屏組件。
三、注意事項與專業建議
-
非專業操作風險：
- 液晶屏屬于精密部件，拆解時易因用力不當導致玻璃碎裂或排線斷裂，非專業人員建議聯系貝加萊官方售后（需提供設備序列號）或授權維修中心（如工控觸摸屏專修機構）。
- 部分型號觸摸屏（如嵌入式安裝）需專用工具拆卸，自行拆解可能損壞外殼或內部元件。
-
預防措施：
- 物理防護：在觸摸屏表面加裝防沖擊玻璃或防護面罩，避免直接撞擊。
- 環境控制：避免在高溫（＞50℃）或高濕環境長期運行，防止液晶屏老化加速。
- 定期維護：每半年檢查排線連接是否松動，清潔屏幕表面粉塵（用微纖維布蘸取異丙醇擦拭）。
-
貝加萊官方支持：
- 配件采購：通過貝加萊官網或授權經銷商購買原裝液晶屏組件，確保兼容性和質保（通常提供 3 個月至 1 年保修）。
- 維修服務：若設備仍在保修期內（通常 1~2 年），請勿自行拆解，聯系客服申請免費維修或更換。
四、典型故障處理案例
-
案例 1：屏幕碎裂且無顯示
- 處理：更換同型號液晶屏（如 N101ICG - L21），重新校準觸摸坐標，故障排除。
-
案例 2：黑屏但背光正常
- 原因：LVDS 排線接觸不良。
- 處理：清潔排線接口并重新插拔，顯示恢復正常。
若維修后出現觸摸偏移或顯示色彩異常，需通過貝加萊觸摸屏校準工具（如 ProTool）重新校準觸摸位置和顯示參數。對于老舊型號液晶屏停產的情況，可咨詢貝加萊升級方案（如替換為新型號觸摸屏）。
