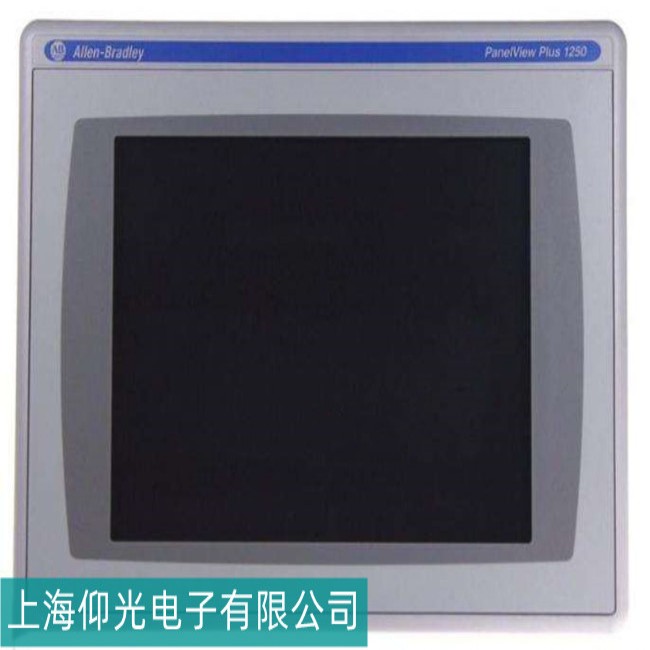

AB 觸摸屏 2711P-T10C21D8S 開機白屏故障通常由顯示信號傳輸異常、顯示屏驅動問題或固件錯誤引起。以下是系統化的排查與維修方案，結合硬件檢測和軟件修復技巧：
一、基礎排查：連接與電源
1. 物理連接檢查
-
LVDS 排線：
- 拆開觸摸屏外殼，檢查主板與顯示屏間的 LVDS 排線是否松動、氧化或斷裂。重新插拔排線并清潔金手指（用橡皮擦輕擦），若排線有破損需更換（注意規格：20/30pin、長度、彎折方向）。
-
背光供電線：
- 確認背光驅動板到主板的供電線連接牢固（通常為 2pin 或 4pin 插頭），避免接觸不良導致背光異常影響顯示效果。
2. 電源穩定性測試
-
測量關鍵電壓：
- 用萬用表檢測主板上的 3.3V、1.8V、5V 電壓節點，波動超過 ±5% 可能導致顯示屏驅動異常。重點檢查 LDO 穩壓器（如 AMS1117-3.3）輸出是否穩定，若電壓偏低，更換相關濾波電容（100μF/16V）。
-
背光驅動電壓：
- 背光驅動芯片（如 TPS61165）輸出電壓應為 30V~50V（依燈條數量而定）。若電壓異常，檢查芯片使能信號（EN 引腳）是否為高電平（開機時應為 3.3V），否則更換驅動芯片或檢查周邊反饋電阻。
二、顯示屏組件故障定位
1. 判斷白屏類型
-
強光照射觀察：
- 用手電筒貼近屏幕照射，若能看到模糊圖像（如 AB Logo），說明背光正常但顯示信號未正確驅動液晶；若完全無圖像，可能是背光與顯示同時故障。
2. 顯示屏驅動板（T-Con 板）檢測
-
目視檢查：
- T-Con 板上的保險絲（通常為 0Ω 或 1A）是否熔斷，更換后測試。
- 觀察芯片（如 NT39528）是否過熱（正常溫度≤60℃），若燙手可能內部短路，需更換 T-Con 板。
-
信號測試：
- 用示波器測量 T-Con 板的 LVDS 輸入信號，正常應有差分波形（頻率約 15MHz）。若無信號，檢查主板 LVDS 輸出芯片（如 THC63LVDM83）；若信號正常但仍白屏，更換 T-Con 板。
3. 液晶面板測試
-
代換法驗證：
- 用同型號正常顯示屏替換測試，若故障消失，說明原液晶面板損壞（需整體更換，注意型號匹配：10.4 英寸、800×480 分辨率、LVDS 接口）。
三、主板與固件問題排查
1. 主板顯示輸出電路
-
LVDS 發送芯片：
- 主板上的 LVDS 發送芯片（如 SSD2119）若虛焊或損壞，會導致無顯示信號輸出。用熱風槍（320℃/4 檔）對芯片補焊，若無效則更換芯片（需 BGA 焊接設備）。
-
晶振與時鐘信號：
- 測量 14.318MHz 晶振波形，若停振會導致顯示時序錯亂。更換晶振及匹配電容（20pF）。
2. 固件與驅動程序
-
固件恢復操作：
- 進入恢復模式（關機狀態下按住屏幕左上角 + 通電），通過 Factory Talk View Studio 刷寫最新固件（注意：需提前備份用戶程序，下載對應版本號的固件包）。
-
驅動程序沖突：
- 若刷固件后仍白屏，可能是顯示驅動配置錯誤。在組態軟件中檢查觸摸屏型號設置是否為 “2711P-T10C21D8S”，重新下載項目至設備。
四、維修操作流程與技術細節
1. T-Con 板更換步驟
-
拆機：
- 拆除觸摸屏前框螺絲，分離前殼與主板，斷開 LVDS 排線和背光插頭。
-
拆卸 T-Con 板：
- 擰下顯示屏背面固定 T-Con 板的螺絲，拔下連接排線（注意標記方向）。
-
安裝新板：
- 將新 T-Con 板對準接口插入，確保引腳完全接觸，固定螺絲后通電測試。
2. LVDS 排線更換技巧
-
選擇同規格排線（如 20pin、0.5mm 間距），更換時注意：
- 排線彎折角度≤90°，避免內部銅箔斷裂。
- 插頭卡扣需完全扣合，可用萬用表導通檔檢測每根線的連通性。
五、注意事項與替代方案
1. 備件采購
- 顯示屏總成（含 T-Con 板）、LVDS 排線等備件可通過 AB 授權經銷商采購，注意核對部件編號（如顯示屏型號為 2711P-T10C21D8S-DSP）。
- 二手備件需確認來源可靠，避免購買翻新屏（可能存在暗病）。
2. 專業維修建議
- 涉及 BGA 芯片更換或顯示屏分離操作時，建議尋求專業維修服務（如 AB 認證維修中心），非專業操作易導致屏幕報廢。
- 若維修成本超過設備原值 50%，可考慮升級至新型號（如 PanelView 800 系列），需評估通信兼容性。
總結：白屏故障需重點排查 LVDS 信號傳輸路徑（排線、T-Con 板、主板芯片）和固件配置。優先檢查物理連接，再進行固件恢復，最后定位硬件損壞。維修時需注意防靜電和精確操作，避免擴大故障范圍。
