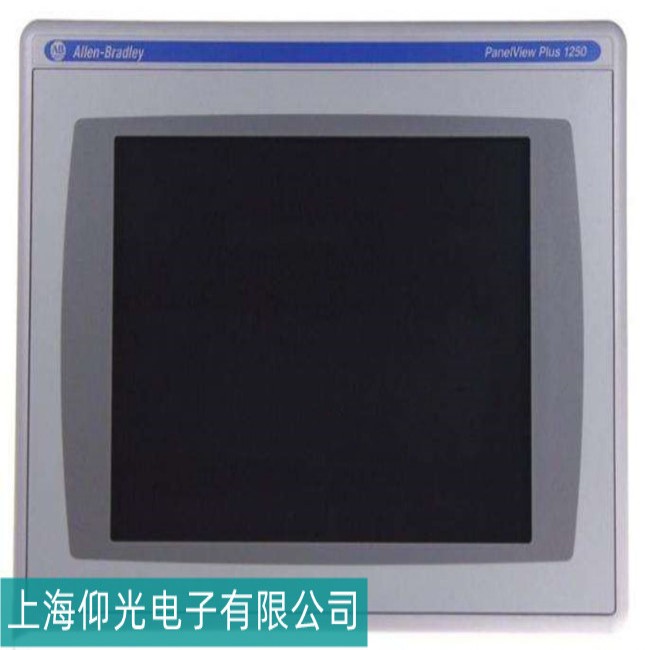

AB 觸摸屏 2711P-T10C21D8S 出現觸摸無反應故障時，可能是觸控硬件損壞、驅動異常、系統故障或外部干擾導致。以下是分步驟的排查與維修建議：
一、基礎排查：外部環境與連接
1. 清潔與物理檢查
-
觸控表面：
- 用干凈軟布擦拭屏幕，清除灰塵、油污或水漬，避免雜物遮擋觸控層。
- 檢查觸摸屏玻璃是否有裂痕、凹陷或變形，若物理損壞需更換觸控屏。
-
邊緣擠壓：
- 確保安裝支架或邊框未擠壓屏幕邊緣（可能導致觸控層移位），調整安裝位置或更換支架。
2. 連接線路檢測
-
觸控排線：
- 拆開外殼后，檢查觸控排線（通常為 FPC 軟排線）與主板接口是否松動、氧化。
- 重新插拔排線并清理接口（用無水酒精擦拭），若排線破損或斷裂，需更換同規格排線。
-
USB / 串口連接：
- 若觸控通過 USB 或串口傳輸信號，檢查連接線是否損壞，更換線纜或嘗試其他接口。
- 斷開外接設備（如鍵盤、鼠標），排除端口沖突。
二、硬件故障定位：觸控模塊與主板
1. 觸控層（Touch Panel）測試
-
電阻式 / 電容式判斷：
-
2711P 系列多為電阻式觸控屏，可用萬用表測量觸控層四線（X+、X-、Y+、Y-）的通斷：
- 正常情況下，按壓屏幕時對應線路電阻值應有變化；若始終為無窮大或固定值，說明觸控層損壞，需整體更換。
-
2711P 系列多為電阻式觸控屏，可用萬用表測量觸控層四線（X+、X-、Y+、Y-）的通斷：
-
替換法測試：
- 用同型號正常觸控屏替換測試，若觸控恢復正常，則原觸控層故障（需更換）。
2. 觸控控制器芯片
-
主板檢測：
- 觸控信號通過控制器芯片（如 FT5x06、ADS7843 等）處理，檢查芯片是否有過熱、虛焊或引腳氧化。
-
用示波器測量芯片輸入輸出信號：
- 按壓屏幕時，輸入端（觸控層接口）應有電壓波動，輸出端（主板 MCU）應有脈沖信號；若無信號，可能是芯片損壞或焊盤脫落，需重新焊接或更換芯片（需熱風槍 / BGA 設備）。
3. 主板 MCU 與固件
-
固件異常：
- 若觸控控制器供電正常但無響應，可能是固件中觸控驅動程序損壞。嘗試通過 AB 官方工具（如 Factory Talk View Studio）更新或恢復固件（需先備份用戶程序）。
-
MCU 故障：
- 主控芯片（如 ARM 處理器）若無法接收觸控信號，可能是內部寄存器故障或引腳虛焊，需專業設備檢測并維修。
三、系統與干擾排查
1. 軟件設置檢查
-
觸控校準：
- 進入觸摸屏系統設置（通常開機時按特定按鍵，如 AB 屏長按屏幕角落），執行觸控校準程序，修復坐標偏移或失靈問題。
-
驅動程序：
- 通過編程軟件檢查觸摸屏組態中的觸控驅動是否匹配（如選擇正確的設備型號），重新下載項目文件覆蓋配置。
2. 電磁干擾排除
-
布線問題：
- 觸控排線或 USB 線遠離強電線路（如電機、變頻器），避免電磁干擾導致觸控信號紊亂。
-
接地處理：
- 確保觸摸屏金屬外殼可靠接地，減少靜電積累對觸控層的影響。
四、維修操作步驟與注意事項
1. 維修流程
- 斷電拆機：斷開電源，拆除外殼螺絲，小心分離觸控屏與主板（注意排線走向，避免扯斷）。
-
分層測試：
- 先測試觸控層單獨功能（外接測試板），再檢測控制器芯片與主板連接。
-
元件更換：
- 若觸控層損壞，購買同型號觸控屏（需注意尺寸、接口匹配），撕除舊屏膠層并粘貼新屏，確保貼合緊密。
- 控制器芯片更換需精準定位焊盤，使用植錫板重新植球后焊接，焊接后用洗板水清潔。
- 功能驗證：裝機后測試多點觸控、校準精度及與 PLC 的通信功能。
2. 關鍵注意事項
- 觸控屏兼容性：不同批次的 2711P 可能使用不同觸控技術（如五線電阻式），更換時需確認型號參數（如部件號中的 “T” 代表觸控類型）。
- 靜電防護：操作時佩戴防靜電手環，避免觸控層 ITO（氧化銦錫）導電層被靜電擊穿。
- 數據備份：更新固件或更換主板前，務必通過 USB 或以太網備份用戶程序，防止配置丟失。
五、替代方案與專業支持
- 非專業維修建議：若缺乏觸控層更換經驗或芯片級維修工具，建議聯系 AB 授權服務中心，避免因操作不當導致屏幕報廢。
- 整機更換：若觸控屏老化嚴重（如玻璃泛黃、觸控層多次維修），可考慮更換新型號觸摸屏（如 PanelView 800 系列），需同步修改 PLC 通信參數。
- 技術文檔參考：查閱 AB 官方手冊《2711P PanelView Plus 7 Operator Interface Hardware Guide》，獲取觸控模塊拆解圖示與電氣參數。
總結：觸摸無反應故障需優先排除物理連接與外部干擾，再定位觸控層或控制器硬件故障。電阻式觸控屏的排線氧化、控制器芯片虛焊是常見問題，更換觸控層時需注意粘貼工藝與靜電防護。若自行維修困難，及時尋求專業技術支持以縮短停機時間。
