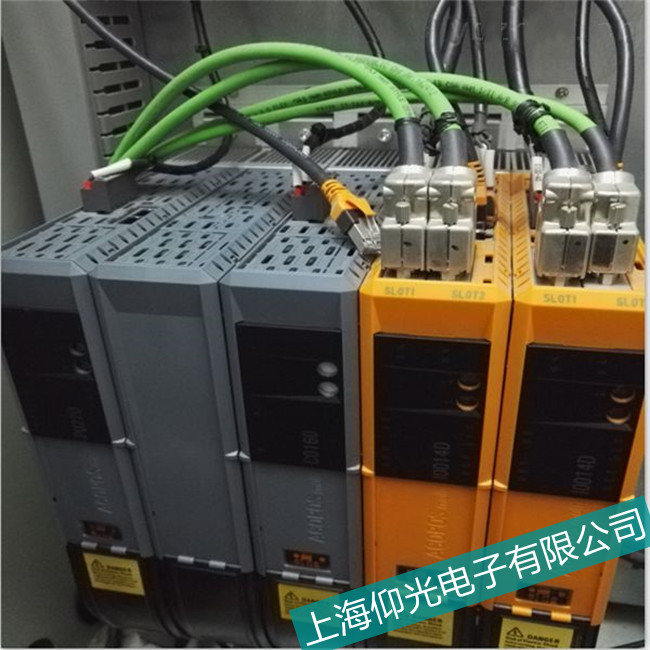

貝加萊伺服驅動器 8V1045.00-2 出現編碼器報警故障時，需結合故障代碼和具體現象逐步排查。以下是常見故障原因、排查步驟及維修建議：
一、常見編碼器報警原因
| 故障代碼（示例） | 可能原因 |
|---|---|
| F012 | 編碼器通信中斷（如線纜接觸不良、損壞） |
| F020 | 編碼器信號錯誤（信號干擾、編碼器污染） |
| F035 | 編碼器初始化失敗（參數設置錯誤、編碼器損壞） |
| F048 | 編碼器過熱（環境溫度過高或散熱不良） |
二、故障排查步驟
1. 觀察與初步檢查
- 查看驅動器顯示屏：記錄具體故障代碼（如 F0XX），不同代碼對應不同問題。
-
檢查外部連接：
- 編碼器線纜是否松動、破損或接觸不良（重點檢查插頭針腳是否氧化、彎曲）。
- 電源電纜（如 24V 供電）是否正常，電壓是否穩定（使用萬用表測量）。
-
檢查機械狀態：
- 電機軸是否松動、負載是否過大或卡阻（可能導致編碼器反饋異常）。
- 編碼器安裝是否牢固（如聯軸器松動、編碼器與電機軸不同心）。
2. 干擾與環境排查
-
電磁干擾：
- 編碼器線纜是否與動力線、變頻器線并行敷設（建議分開布線，使用屏蔽線并單端接地）。
- 接地是否可靠（驅動器和電機接地端子需良好接地，阻值＜10Ω）。
-
環境因素：
- 檢查編碼器是否被灰塵、油污污染（可用無水酒精清潔編碼器軸和光柵盤）。
- 環境溫度是否過高（驅動器工作溫度通常為 0~55℃，需確保散熱風扇正常）。
3. 參數與硬件測試
-
參數驗證：
- 確認驅動器參數設置是否匹配編碼器類型（如分辨率、信號類型 A/B/Z 或 EnDat 等）。
- 嘗試恢復出廠設置后重新配置參數（注意備份原有參數）。
-
替換測試：
- 用同型號正常驅動器連接故障電機，觀察是否仍報警（判斷故障在驅動器還是電機 / 編碼器）。
- 更換編碼器線纜或使用備用線纜臨時連接，排除線纜問題。
- 若條件允許，替換編碼器本體（需注意型號匹配，部分編碼器需重新校準）。
三、維修與更換建議
1. 非硬件損壞維修
-
清潔與緊固：
- 斷開電源后，用壓縮空氣吹除編碼器和驅動器內部灰塵，檢查插頭并重新插拔固定。
- 調整編碼器安裝位置，確保軸對齊和聯軸器緊固。
-
抗干擾處理：
- 更換為雙絞屏蔽編碼器線，遠離動力線布線，接地端僅接驅動器側。
- 在驅動器電源端加裝濾波器，抑制電網干擾。
2. 硬件損壞更換
-
編碼器損壞：
- 若編碼器內部光柵盤劃傷、芯片損壞，需更換同型號編碼器（如貝加萊 X67 系列編碼器）。
- 更換后需重新進行電機參數辨識和編碼器校準（參考驅動器手冊操作）。
-
驅動器編碼器接口故障：
- 若驅動器內部電路（如解碼芯片、通信模塊）損壞，需聯系專業維修人員檢測主板。
- 無法修復時，需更換同型號驅動器（8V1045.00-2），并恢復參數和程序。
四、注意事項
- 安全操作：維修前務必斷開驅動器電源，等待電容放電完畢（約 5 分鐘），避免觸電。
- 參數備份：修改參數或更換硬件前，通過 B&R Workbench 軟件備份驅動器配置，防止數據丟失。
- 專業支持：若涉及編碼器校準、驅動器主板維修等復雜操作，建議聯系貝加萊官方售后或授權維修中心，避免自行拆解導致保修失效。
通過以上步驟逐步排查，可有效定位并解決編碼器報警故障。若自行維修困難，建議提供詳細故障代碼和現場照片，以便進一步分析。
