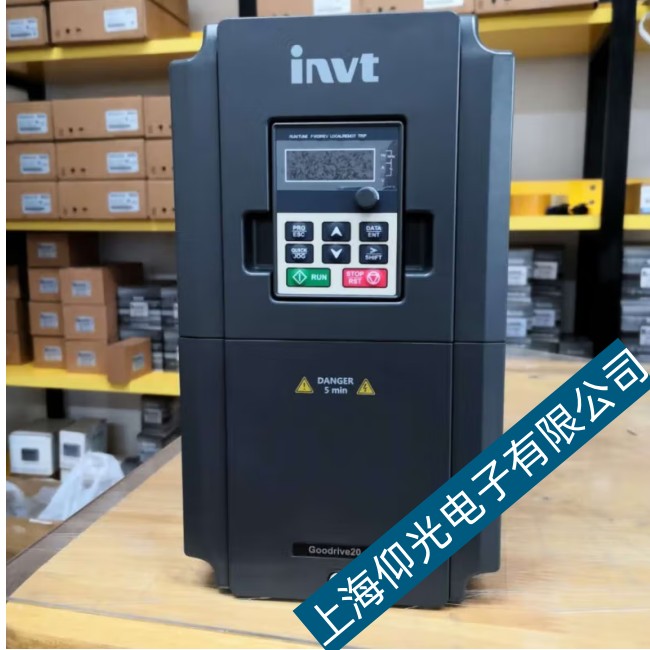

英威騰變頻器中流故障通常由代碼“OC”表示，OC故障分為3種，即OC1、OC2、OC3，其中OC1表示加速運行過電流，OC2表示減速運行過電流，OC3表示恒速運行過電流。一般情況下，OC3故障主要由驅動板和主控板故障導致的，在變頻器維修時，只要掌握好檢修的方法，便能很快完成對該故障的維修。
【驅動板OC3故障檢修方法】
光耦7840的檢測：7840光耦熱冷端分別有一組5V供電，實際檢修中發現熱端的5V供電較容易出現故障。該5V電源是由相應相的驅動電源通過78L05穩壓后加到7840的1、4腳，其中7840的2、3腳為檢測信號輸入腳，5、8腳為冷端5V供電腳（跟控制板5V為同一電源），6、7腳為信號輸出腳，靜態電壓（不帶載）為2.5V。若檢測到5、6腳電壓輸出不平衡，一般都為熱端5V供電異常或7840本身損壞。值得注意的是：7840熱、冷端的5V供電非開關電源開關變壓器同一繞組提供，所以在檢測電壓時注意根據原理圖正確選擇接地點。7840隔離處理后的信號由5、6腳輸出送往后級TL082組成的運放電路。TL082內部集成了兩路獨立的運放電路。其引腳定義為：8、4腳為正負15V供電腳；2、3、5、6腳分別為兩路運放的同，反相輸入端；1、7腳為兩路的輸出腳（IU、IV、IW）。正常狀態下，TL082每路運放的同，反相輸入端電壓相等，故在其供電正常、反饋回路正常的情況下其輸出（1、7腳）電壓應為0。若電壓異常，則說明TL082損壞。
【主控板OC3故障檢修方法】
目前英威騰變頻器幾大系列機型主控板上的電流檢測及限流保護電路基本相同。即都采用由TL082運放電路組成的信號跟隨器和LM339，LM393組成的電壓比較電路構成。LM393內部含有獨立的4路電壓比較器，每路比較器同運算放大器相同都有一個同相輸入端和反相輸入端，其工作原理是：如果同相輸入端電壓高于反相輸入端電壓1.6V時則輸出為高電平3.3V，反之如過同相輸入端電壓低于反相輸入端電壓1.6V則輸出為低電平0V。正常情況下主控板上的OC，OC1，OC2點電壓（比較器輸出端）為高電平3.3V。維修時可直接根據此三點電壓值逐級向前查找故障點。具體測試點及電壓值可參考相應圖紙。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
