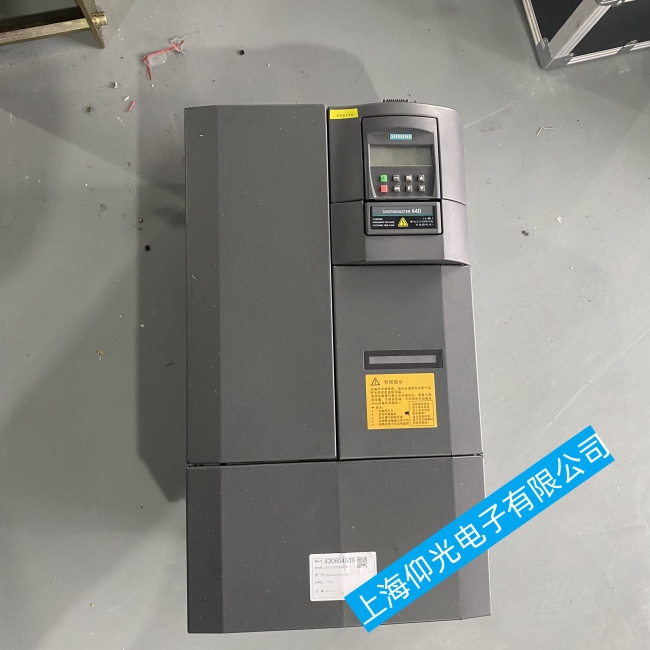

西門子變頻器維修案例:ECO變頻器
故障現象:R、S、T三相輸入短路，無顯示。
故障分析與維修:
拆開機器就發現嚴重的短路現象，整流模塊和IGBT模塊爆裂，短路造成的黑色積炭噴得到處都是，主回路兩個繼電器也爆開，主控板暫時沒有發現問題，但驅動部分燒了好幾處，另外儲能大電容一部分都已發漲，電容板上的兩顆大螺絲接觸處全部燒焦，這就是西門子ECO變頻器的通病，因為所有電量都是要經過這兩顆鐵螺絲，一旦鐵螺絲生銹，很容易引起電容的充放電不良，這樣電容發熱，漏電，發漲到后損壞重要器件就不在話了，為了防止再次接觸不良打火，在上螺絲同時好焊上幾股粗銅線，維修觸發板時不知道參數的，可以從控制板上完好的器件與損壞相同的對比，修復該板的電壓分別為-4.7伏，-4.44伏，更換損壞器件后，可以加電試驗，試驗步驟按主回路到控制空載，負載分別運行檢查。
西門子變頻器加電前:加電試驗前為保證器件安全，防止再次損壞重要器件，大電容暫時不要裝上，用兩只小電容代替，為了保護IGBT，電容到IGBT的供電回路*好是串聯白熾燈泡(也就是接個假負載)，通電后如果顯示正常，可以啟動變頻器，再測量6個觸發脈沖，如果信號正常，可以去掉電容與IGBT之間的燈泡，裝上大電容進行空載運行，正常后再接負載運行，經調試機器后一般恢復正常。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
