偉肯變頻器維修案例：

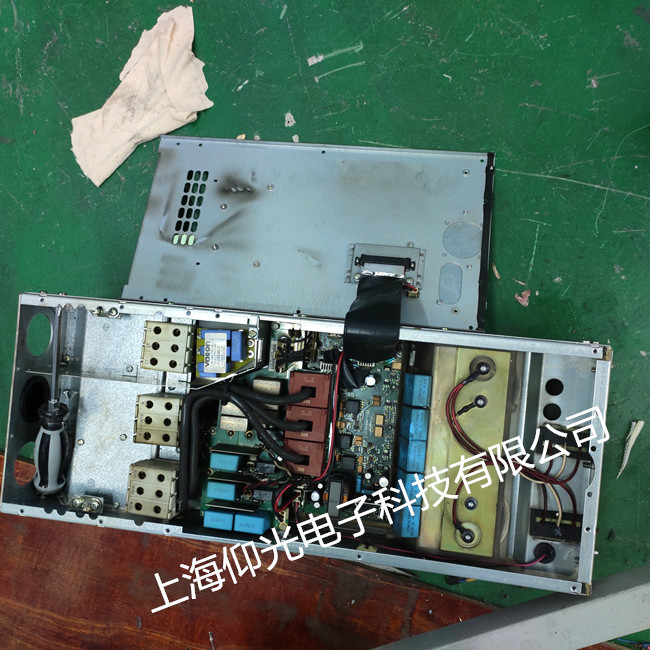

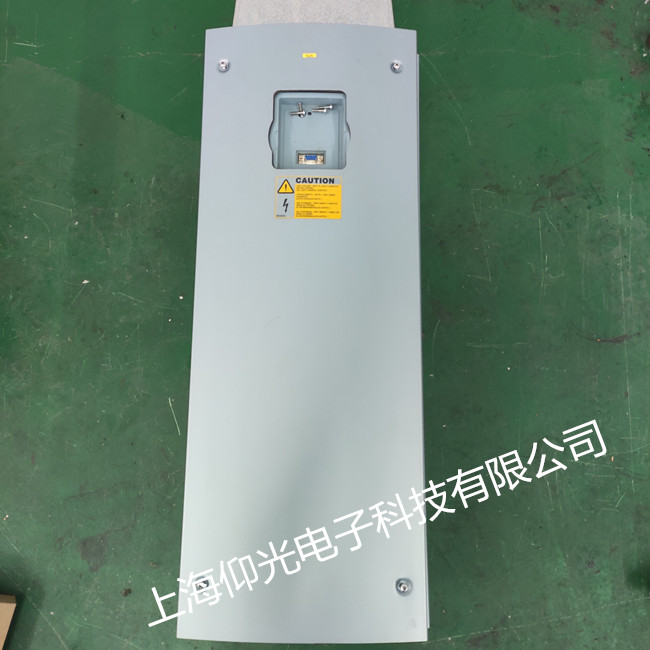

例如變頻器型號：VACON-NXL00465
故障現象：過電壓報警
故障分析：客戶反應說變頻器在運行中突然顯示過壓報警，打開機箱測量主回路和模塊都是正常。單獨測量驅動都正常。測量制動管時發現以擊穿，經分析過壓報警的原因是因為變頻器在減速時，電動機轉子繞組切割旋轉磁場的速度加快，轉子的電動勢和電流增大，使電機處于發電狀態，回饋的能量通過逆變環節中與大功率開關管并聯的二極管流向直流環節，使直流母線電壓升高所致，所以我們應該著重檢查制動回路，測量放電電阻沒有問題，更換后上電運行，且快速停車都沒有問題。
2、鍵盤顯示正常，但無法操作：
1).若鍵盤顯示正常，但各功能鍵均無法操作，此時應檢查所用的鍵盤與主控板是否匹配（是否含有IC75179），對于帶有內外鍵盤操作的機器，應檢查一下你所設置的撥碼開關位置是否正確。
2). 如果顯示正常，只是一部分按鍵無法操作，可檢查按鍵微動開關是否不良。
3、電位器不能 調速：
1). 首先檢查控制方式是否正確。
2). 檢查給定信號選擇和模擬輸入方式參數設置是否有效。
3). 主控板撥碼開關設置是否正確。
4). 以上均正確，則可能為電位器不良，應檢查阻值是否正常。
4、過流保護（OC）：
1). 當變頻器鍵盤上顯示“FO OC”時“OC”閃爍，此時可按“∧”鍵進入故障查詢狀態，可查到故障時運行頻率、輸出電流、運行狀態等，可根據運行狀態及輸出電流的大小，判定其“OC”保護是負載過重保護還是Vce保護（輸出有短路現象、驅動電路故障及干擾等）。
2). 若查詢時確定由于負載較重造成加速上升時電流過大，此時適當調整加速時間及合適的V/F特性曲線。
3). 如果沒接電機，空運行變頻器跳“OC”保護，應斷電檢查IGBT是否損壞，檢查IGBT的續流二極管和GE間的結電容是否正常。若正常，則需檢查驅動電路：①檢查驅動線插接位置是否正確，是否有偏移，是否虛插。②檢查是否是因HALL 及線不良導致“OC”。③檢查驅動電路放大元件（如IC33153 等）或光耦是否有短路現象。④檢查驅動電阻是否有斷路、短路及電阻變值現象。
4). 若在運行過程中跳“OC”，則應檢查電機是否堵轉（機械卡死），造成負載電流突變引起過流。
5). 在減速過程中跳“OC”，則需根據負載的類型及輕重，相應調整減速時間及減速模式等。
5、過載保護（OL）：
1). 當變頻器鍵盤上顯示“FO OL”時“OL”閃爍，此時可按“∧”鍵進入故障查詢狀態，可查到故障時運行頻率、輸出電流、運行狀態等，可根據運行狀態及輸出電流的大小，若輸出電流過大，則可能負載過重引起，此時應調整加、減速時間及V/F曲線、轉矩提升等。若仍過載，則應考慮減輕負載或更換更大容量的變頻器。
2). 若查詢故障時輸出電流并不大，此時應檢查電子熱過載繼電器參數是否適當。
3). 檢查HALL及線是否有不良。
6、過熱保護（OH）：
1). 檢查溫度開關線插頭是否插好，用萬用表檢測溫度開關線是否斷開，若斷開則可斷定溫度開關線斷路或溫度開關損壞。
2). 風扇不良導致過熱保護。
3). 環境溫度過高，散熱效果較差，變頻器內部溫度較高導致過熱保護。
4). 對于帶有整流橋的七單元IGBT的變頻器，其溫度檢測是利用IGBT內部的熱敏電阻的阻值變化進行溫度檢測的，若出現“OH”過熱保護，有如下原因：①比較器壞，輸出高電平所制。②比較器比較電阻變值，比較電壓較低。③IGBT 內部的熱敏電阻阻值異常。
Vacon變頻器NXS系列
NXS 0003 5A2H1SSS
NXS 0004 5A2H1SSS
NXS 0005 5A2H1SSS
NXS 0007 5A2H1SSS
NXS 0009 5A2H1SSS
NXS 0012 5A2H1SSS
NXS 0016 5A2H1SSS
NXS 0022 5A2H1SSS
NXS 0031 5A2H1SSS
偉肯變頻器維修：
Vacon0010 -1L-0001-1 0.25kw
Vacon0010 -1L-0002-1 0.37kw
Vacon0010 -1L-0003-1 0.55kw
Vacon0010 -1L-0004-1 0.75kw
Vacon0010 -1L-0005-1 1.1kw
Vacon0010 -3L-0001-2 0.25kw
Vacon0010 -3L-0002-2 0.37kw
Vacon0010 -3L-0003-2 0.55kw
Vacon0010 -3L-0004-2 0.75kw
Vacon0010 -3L-0005-2 1.1kw
Vacon0010 -3L-0007-2 1.5kw
Vacon0010 -3L-0011-2 2.2kw
Vacon0010 -3L-0001-4 0.37kw
Vacon0010 -3L-0002-4 0.55kw
Vacon0010 -3L-0003-4 0.75kw
Vacon0010 -3L-0004-4 1.1kw
Vacon0010 -3L-0005-4 1.5kw
Vacon0010 -3L-0006-4 2.2kw
Vacon0010 -3L-0008-4 3.0kw
Vacon0010 -3L-0009-4 4.0kw
Vacon0010 -3L-0012-4 5.5kw
