14 NXL 偉肯 變頻器過熱 散熱器溫度超過90°C.若散熱器溫度超過85°C，則將出現過溫報警檢查冷卻氣流的流量檢查散熱器是否不干凈
檢查環境溫度確保相對于環境溫度和電機負載，斬波頻率沒有過高

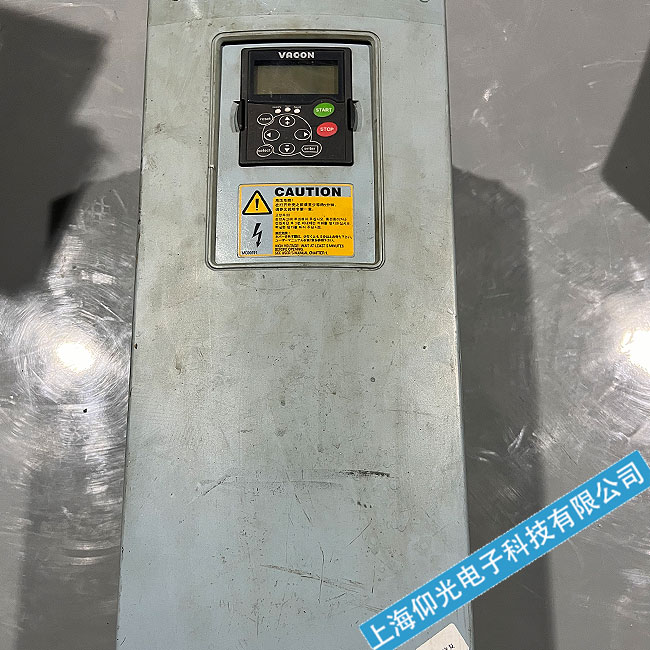

Vacon變頻器跳代碼14修理|偉肯變頻器過熱故障維修|瓦薩變頻器過熱故障維修
Vacon變頻器在開關過程中
開通時間Ton:從B極通入正向信號電流時起，到集電極電流上升到0.9 Ics所需要的時間。
②關斷時間Toff:從基極電流撤消時起，至1c下降至0.1 lcs 所需的時間
開通時間和關斷時間將直接影響到SPWM調制是的載波頻率。通常，使用GTR做逆變管時的載波頻率底于2KHz。
Vacon變頻器用GTR的選用
(1)Uceo 通常按電源線電壓U峰值的2倍來選擇。
Uceo≥2廠2U在電源電壓為380V的變頻器中，應有Uceo≥2廠2U*380V=1074.8V，故選用Uceo=1200V的GTR是適宜的。
(2)Icm 按額定電流In峰值的2倍來選擇lcm≥2廠2 lnGTR是用電流信號進行驅動的，所需驅動功率較大，故基極驅動系統比較復雜，
并使工作頻率難以提高，這是其不足之處。告訴大家的是MOSFET
以及IGBT
1、功率場效應晶體管(POWER MOSFET)它的3個極分別是源極S、漏極D和柵極G
2、偉肯變頻器其工作特點是，G、S間的控制信號是電壓信號Ugs。改變Ugs的大小，主電路的漏極電流Id也跟著改變。由于G、S間的輸入阻抗很大，故控制電流幾乎為0，所需驅動功率很小。和GTR相
3、比，其驅動系統比較簡單，工作頻率也比較高。此外，MOSFET還具有熱穩定性好、安全工作區大等優點。
4、但是，功率場效應晶體管在提高擊穿電壓和增大電流方面進展較慢，故在偉肯變頻器中的應用尚不能居主導地位。
5、2、絕緣柵雙極晶體管(IGBT) IGBT是MOSFET和GTR相結合的產物，是柵極為絕緣柵結構(MOS結構)的晶體管，它的三個極分別是集電極C、發射極E和柵極G。
6、工作特點是，控制部分與場效應晶體管相同，控制信號為電壓信號Uge,輸入阻抗很高，柵極電流I≈0，故驅動功率很小。而起主電路部分則與GTR相同，工作電流為集電極電流I。
7、至今，IGBT的擊穿電壓也已做到1200V，集電極大飽和電流已超過1500A，由IGBT作為逆變器件的變頻器容量已達到250KVA以上。
8、此外，其工作頻率可達20KHZ。由IGBT作為逆變器件的變頻器的載波頻率一般都在10KHZ以上，故電動機的電源波形比較平滑，基本無電磁噪聲。
9、在Vacon變頻器工作時，流過Vacon變頻器的電流是很大的,變頻器產生的熱量也是非常大的，不能忽視其發熱所產生的影響
10、通常，Vacon變頻器安裝在控制柜中。我們要了解一臺偉肯變頻器的發熱量大概是多少.可以用以下公式估算:
11、發熱量的近似值=變頻器容量(KW) x55 [W]
12、在這里,如果Vacon變頻器容量是以恒轉矩負載為準的(過流能力150%*60s)
13、如果偉肯變頻器帶有直流電抗器或交流電抗器,并且也在柜子里面,這時發熱量會更大一些。電抗器安裝在瓦薩變頻器側面或測上方比較好。
