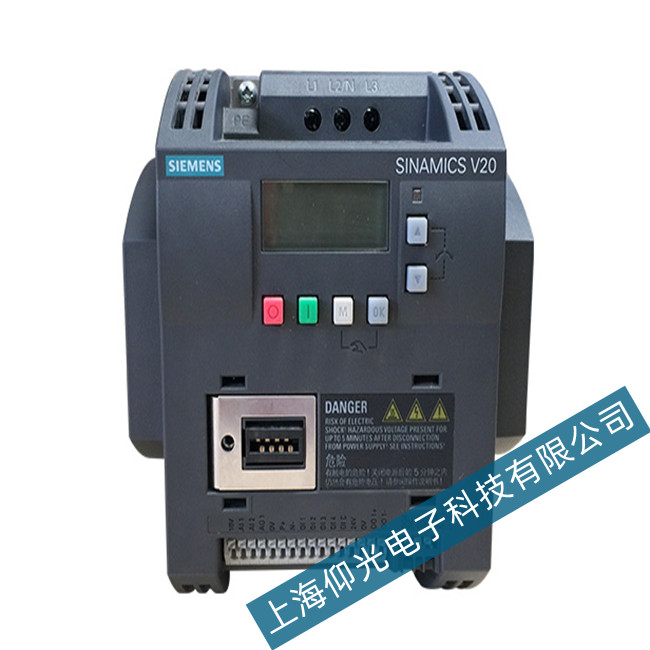

西門子變頻器V20系列報警OC代碼維修思路
西門子變頻器故障較多的就是OC報警，所以這次想分享一下西門子變頻器OC報警的故障分析，檢測和維修的思路。
（1）西門子變頻器報OC故障的原因
其實很多個品牌的變頻器都會有OC故障報警的，它們都有一個同樣的故障名稱叫做過電流故障，過電流故障在維修中十分常見，特別本次維修的一批西門子變頻器中過電流故障十分常在，過電流故障因素比較多，所以很有可能跟工廠的特性和工人的操作習慣。OC報警需要有一個正常認識。它是一個瞬間型號也可以用瞬間過電流來解釋,所以發生這個故障的時候，就給我們的檢測帶來了難度，瞬間電流超過200%，變頻器就判定過電流故障，變頻器開啟自我保護。過電流故障發生的因素比較多需要進行多個故障一起檢測排除。
（2）西門子變頻器報OC故障哪些因素引起？
根據多個變頻器維修的實戰經驗發現，引發OC報警過電流故障主要有以下幾個因素：檢測電路故障、強電流干擾引起的故障、驅動IC和IGBT故障引起的報警、MCU主板和電源/驅動板連接排線或端子接觸不良還有一個我們一般沒有遇到的故障就是直流回路儲能電容不良或接觸不良也會引起OC變頻器故障。
這么多原因都可能引起過電流的故障，所以過電流故障是一個綜合的故障。其中常見的兩個就檢測電路故障引起的過電流和IGBT引起的故障，我們可以重點線檢測這兩個模塊可以快速排除故障。西門子的驅動IC或外接功率大器接觸不良,使用時間過長后驅動能力變差,使IGBT欠激勵導通電阻變大產生過電流; 其次IGBT模塊發生故障，這個原因比較多，過熱損壞、強電流擊穿都有可能導致故障，使得IGBT向cpu誤報過電流等。
另一個重要的故障引起原因是電流互感器也就是檢測電路發生故障。具體的測試方法是用交流電流發生器，為互感器送入額定電流信號，測試OUT端輸出交流電壓或波形，就可以檢測出檢測電路互感器的是否故障，如何是的話更換相應模塊就能解決問題。
