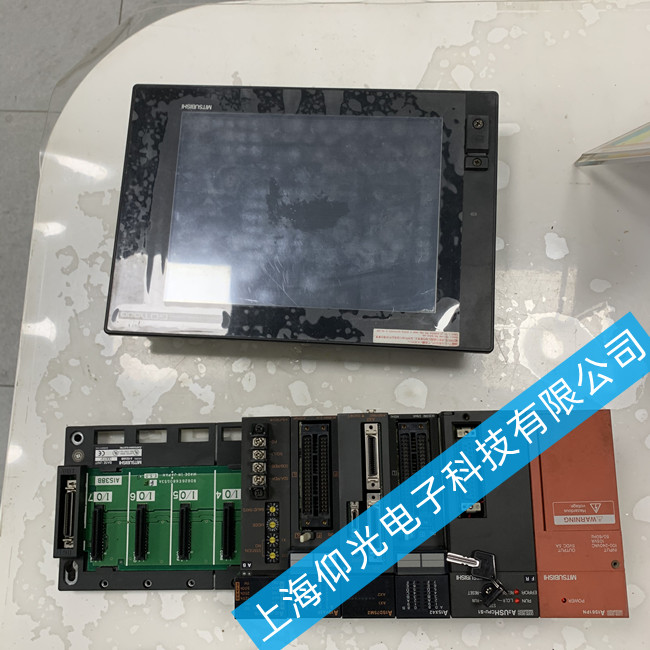

圖 三菱PLC外形圖
一、電源重新投入或復位后，動作停止
這種故障可認為是噪聲干擾或PLC內部接觸不良所致。噪聲原因一般都是電路板中小電容容量減小或元件性能不良所致，對接觸不良原因可通過輕輕敲PLC機體進行檢查。還要檢查電纜和連接器的插入狀態。二、變頻器對PLC模擬量的干擾
在自動化控制系統中，變頻器的使用越來越廣泛，變頻器對PLC模擬量干擾問題也凸顯出來。下面舉一個變頻器對PLC模擬量干擾的例子以及用信號隔離模塊克服此類干擾的解決辦法。
現象說明：西門子PLC中AO點發出一路4-20mA電流控制信號，輸出至西門子變頻器，無法控制變頻器啟動。
故障查找：
1.疑似模擬量輸出板卡問題，用萬用表測量4-20mA輸出信號，信號是正常的。
2.開始懷疑是變頻器控制信號輸入端有了問題，換了一臺同型號變頻器，問題仍然如此。
3.用一臺手持式信號發射器做4-20mA輸出信號源，輸出標準電流信號至變頻器，這下變頻器啟動了，因而我們排除了模擬量輸出板卡和變頻器的故障。
4.由此推測是變頻器的干擾信號傳導至模擬量通道所致。
5.為了驗證，在PLC模擬量4-20mA輸出通道中加裝了一臺信號隔離模塊TA3012，TA3012的輸入端子5、6接模擬量輸出模塊，輸出端子1、2端子接變頻器，3、4端子接外部24VDC供電電源，變頻器正常啟動了。
6.據此斷定，問題的根源在于變頻器干擾模擬量通道所致。
三、三菱PLC的故障排查
三菱PLC如何進行根據LED指示燈（POWER指示燈、EPROR指示燈、輸入指示燈、輸出指示燈）的工作情況對PLC故障原因進行排查。
01POWER指示燈
POWER指示燈即電源指示燈，首先給三菱plc基本單元供電，正常的情況下POWER指示燈會亮，不需調整。
如果不亮
（1）就要檢查電源接線是否有問題。另一種情況是在該電源上存在驅動傳感器時，要行檢查有無負載短路或過電流的現象，根據實際情況進行調整。（2）檢查PLC內是否存在其他導電性干擾物或其它異常情況，從而導致燒壞基本單元內的保險絲，如果是，就要排除干擾物和異常情況，再換上相應好的保險絲即可。
02EPROR指示燈
EPROR指示燈又稱出錯指示燈，正常情況下是不亮的。
EPROR指示燈故障指示
（1）EPROR指示燈閃爍 造成EPROR指示燈閃爍的原因①程序語法錯誤（如忘記設置定時器或計數器的常數等）。
②有異常噪音、導電性異物混入等原因而引起程序內存的內容變化時。 如果三菱plc的運行狀態為“STOP”，而且所有的輸出變為OFF時，首先要檢查程序是否有錯，再檢查有無導電性異物混入和高強度噪音源。
（2）EPROR指示燈亮 EPROR指示燈亮的原因
①第一種情況是三菱plc的CPU受到混入的導電性異物質或受外部異常噪音的干擾，以致CPU失控或運算周期超過200ms，導致WDT出錯，EPROR指示燈亮。
②檢查plc的接地是否符合要求。檢查過程如果出現［EPROR］LED燈亮→閃爍的變化，請進行程序檢查。
③如果EPROR指示燈是常亮狀態，檢查程序運算周期是否過長（監視D8012可知最大掃描時間）。
④plc內部發生故障，請與技術服務商聯系。 如果plc運行狀態處于“STOP”，而且所有輸出變為OFF時，可以進行斷電復位，若plc恢復正常，請檢查一下有無異常噪音發生源和導電性異物混入的情況。
03輸入指示燈輸入指示燈常見指示故障
（1）輸入信號開關是OFF狀態，但是電路卻是導通的的原因
①輸入開關的額定電流容量過大或由于油侵入等原因，容易產生接觸不良。
②當輸入開關與LED燈亮用電阻并聯時，即使輸入開關OFF但并聯電路仍導通，仍可對三菱FX系列PLC進行輸入。 以上原因不光OFF的輸入有影響，對ON的輸入同樣也影響。
（2）輸入信號開關是ON狀態，但是電路卻無法導通的的原因
①光傳感器等輸入設備的發光／受光部位受外界干擾（如雜質、灰塵或者損傷等），導致靈敏度大幅降低，從而造成不能形成回路的運行狀態。
②輸入端子上存在不同的外加電壓損壞輸入回路。如：會造成三菱FX2N系列plc運算周期短的時間內，不能接收到ON和OFF的輸入。
04輸出指示燈
輸出指示燈指示故障：負載不能進行ON或OFF。
造成的原因：
①過載、負載短路或容量性負載的沖擊電流等，引起繼電器輸出接點粘合。②接點接觸面不好導致接觸不良。
