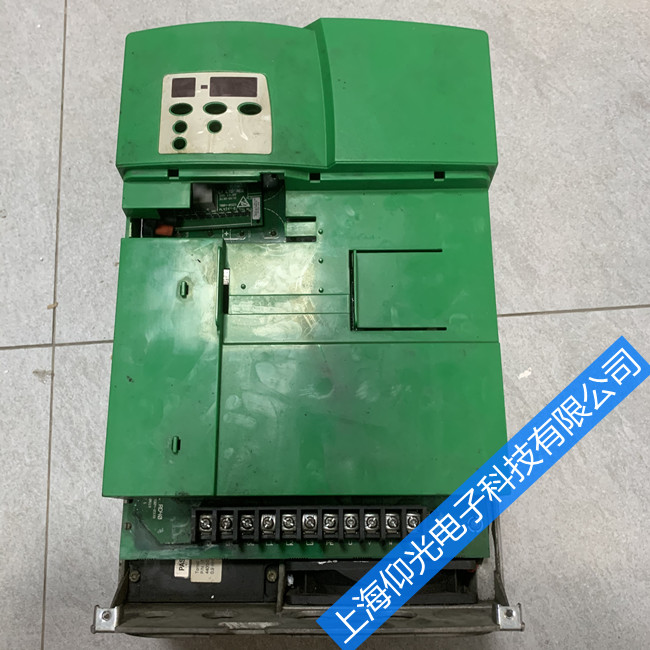

艾默生EV2000變頻器報警E019維修
艾默生EV2000變頻器在操作面板顯示E019的故障代碼，使用復位鍵無法消除此故障，隨后變頻器停止工作；經查變頻器維修說明書，E019故障代碼為電流檢測電路故障。
艾默生EV2000系列變頻器的電流檢測元件為霍爾元件，通過H1、H2和H3這3個霍爾元件檢測變頻器的三相輸出電流，在經過相關電路轉換成線性電壓信號，再經過放大比較電路輸入到CPU，CPU根據該信號大小判斷變頻器是否過電流，如果輸出電流超過保護設定值，則發(fā)出故障報警并封鎖電路起到保護作用，封鎖IGBT脈沖信號，實現變頻器的過流保護功能。
一般變頻器維修情況來看，通常是因為變頻器的控制板連線或插件松動、電流檢測元件損壞和電流檢測放大比較電路異常導致電流檢測電路故障：第一種故障原因需檢查控制板連線或插件有無松動；第二種故障原因則需更換或處理電流檢測元件；第三種則是檢查電流檢測IC芯片或IC芯片工作電源異常，可通過更換IC芯片或修復變頻器輔助電源解決。
此次艾默生變頻器維修電流檢測電路故障的操作方法是切斷變頻器輸入電源，打開變頻器前蓋板，待直流端放電完畢后，檢查控制板連線和插件，均無松動和異常現象。進一步檢查霍爾元件是否損壞，艾默生EV2000變頻器的霍爾元件連線為插頭—插座結構，首先拔掉H3上的插頭，重新送電后，操作面板顯示E019；再次停電，待放電完畢后，拔掉H2上的插頭，送電后，操作面板仍顯示E019；重新停電，待放電完畢后，拔掉H1上的插頭，分別插上H2、H3上的插頭，操作面板上的故障顯示消失，顯示正常，說明導致電流檢測電路故障的原因已經找到了。
電流檢測線路主要作用是完成電流檢測、電流顯示和過流保護功能，而不真正參與控制，所以，拔掉已損壞的霍爾元件H1上的插頭，變頻器仍能正常工作，只是在原線路不變的情況下，利用H2和H3兩個霍爾元件進行電流檢測，此時變頻器顯示的電流值比利用三個霍爾元件進行電流檢測時顯示的電流值多少會有點偏差，這就需要我們盡快更換缺損的霍爾元件，讓三個霍爾元件全部能正常工作。
