AVY2055-KBL AC4西威變頻器是由意大利生產的一種高性能的驅動器，在國內*先是由西子OTIS應用的，在匹配同步電機方面有著獨特的優越性:首先該驅動器的PI功能相當豐富，可以細分為4段(包括一個零速PI)，而且寬度可調，所以在匹配無齒電機時可以不加予負載信號，啟動不會有倒溜的情況發生;其次它內部有兩套自整定程序：一是電機參數自整定，它可以自動的整定出電機的相間電感和電阻常數，避免了由于電機廠家提供電機參數不全而導致調試難度的提高;另一個是無齒定位自整定，該程序是檢測編碼器和電機磁極相對應的位置。

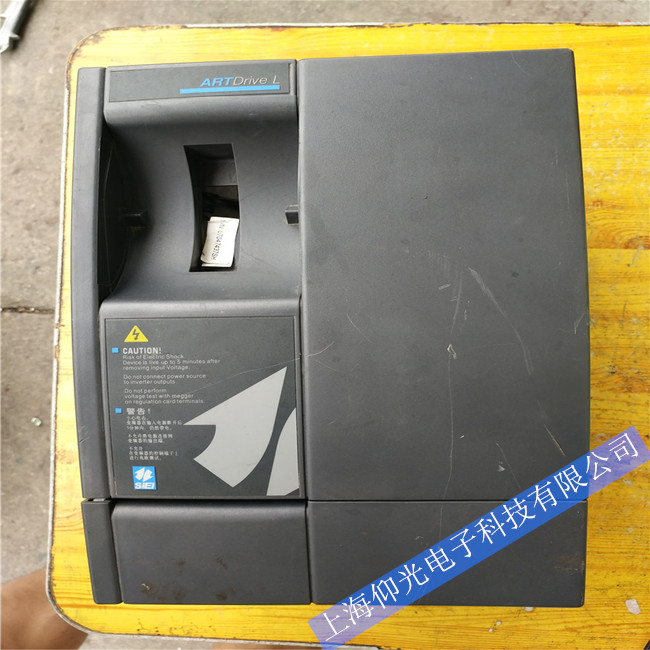

1、西威AVY2055-KBL AC4用戶反映，上電，風扇轉，面板無顯示；
2、靜態測模塊正常；上電，風扇轉，面板無顯示，測直流母線（D、C端子）電壓為520V正常；
3、拆機、分解電路板，有2個電路板。注意到這2個電路板都有開關電源電路，其中，下板的開關電源為主電源，功率較大，主要供給驅動、風扇、上板開關電源等；上板的開關電源功率較小，主要供給CPU、面板、檢測、端子等。
4、上電風扇轉，說明下板的主開關電源基本正常;面板無顯示也無背光，似為沒有加上電壓，故障極有可能為給面板供電的上板開關電源有問題。
5、因上板的電路板為雙面焊接貼片元件，而且上板的開關電源控制芯片UC3845BD也在背面，帶電測量非常不便。因此，取下上板后，仔細觀察開關電源的周邊電路，沒有發現明顯故障點。取下開關管IRF540測量正常。其它關鍵元件為UC3845、PC181、LM431。考慮為免得多次拆裝機，干脆直接更換UC3845、PC181。更換后，裝機，上電，修復。
6、因用戶急用、急修，沒來得及拍PP。
變頻器維修是公司有實力的經營項目，公司擁有數十名員工以及各類技術人才，高素質的專業維修團隊，豐富的維修經驗，雄厚的技術實力，承接各類變頻器、及電路板，控制板的維修服務，優惠合理的價格，良好的商業信譽和大量的配件現貨。已經服務于鋼鐵、石油、化工、冶金、電廠、鋁廠、電梯、紡織、印染、機械、機床、造紙、供水、食品加工、醫療等行業。
維修異步電梯西威變頻器型號：
AVY2055-KBL AC4 AVY3075-KBL AC4 AVY3110-KBL AC4
AVY3150-KBL AC4 AVY4180-KBL AC4 AVY4220-KBL AC4
AVy4300-KBL AC4 AVY4370-KBL AC4 AVY5550-KBL AC4
AVY5450-KBL AC4 AVO3150-KBL AC4 AVY6750-KBL AC4
同步電梯專用西威變頻器型號：
AVY2055-KBMAC4O AVY2075-KBM-XO AVY3110-KBMAC4O
AVY4180-KBMAC4O AVY3150-KBMAC4O AVY4220-KBMAC4O
西威變頻器主板型號： RV33-3 AC4-O V3.4
西威變頻器驅動板型號：PV33-4L-18-400D
