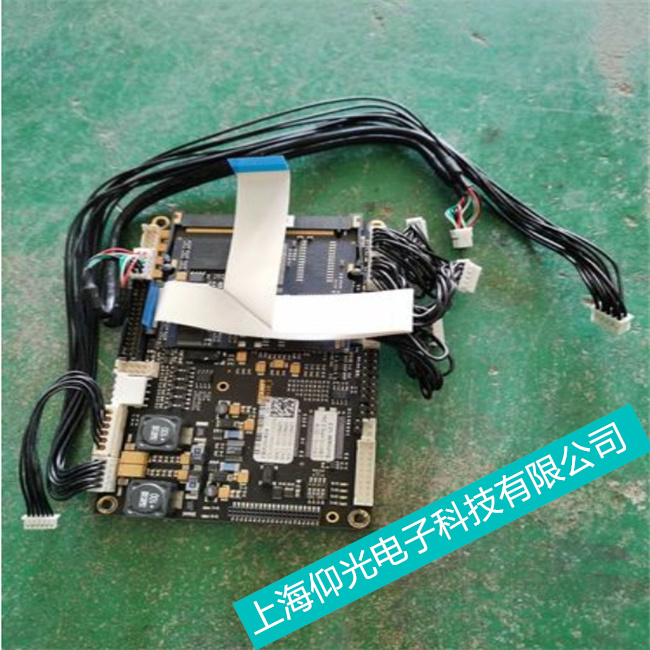

南京倍福觸摸屏C6240主板不通電故障解決方法步驟
一，檢查倍福觸摸屏C6240電源
1、首先，檢查倍福觸摸屏C6240電源以確認其好壞。具體做法：確認電源接口與主板連接完好，如果沒有問題，拿一個新電源換掉原來的老電源看是否能點亮主板(把老電源換到其它機器上以確認其完好，如電源在其它電腦上工作正常，直接排除電源損壞的可能電源在其它電腦上工作正常，直接排除電源損壞的可能)，全自動bga拆焊臺如果依然不能使主板通電則排除電源故障，進行步驟2;
2、查看倍福觸摸屏C6240主板說明書，以確認CMOS跳線正確無誤，如排除此種情況，進行步驟3;
3、更換倍福觸摸屏C6240主板電池(我們都知道，如果主板電池短路，就相當于主板的CMOS一直處于“清除”的狀態，主板自然就不能通電工作了)，如排除電池問題，進行步驟4;
4、查看倍福觸摸屏C6240主板CPU是否插到位，是否有燒壞的痕跡，更換后再試;
5、直接觀察倍福觸摸屏C6240主板，整個主板無明顯裂痕，查看電源控制芯片是否因過熱而燒毀的痕跡;
6、將電源的供電插頭與主板的插座連接，測量主板上“Pw on”針腳電壓，十分正常;3、用萬能表測試晶振Y4兩端，無電流;4、取下主板上的CR2032 3V電池，測量其兩端之間的電壓為0V，再用Ω 檔測試，發現它的正負極已短路了。
二.觀察倍福觸摸屏C6240主板：
上面的幾個原因，我們首先可以排除電源損壞造成的此故障，因?yàn)樵诔Ｒ?guī)檢測中已經更換了新電源。所以我們應該從其他的方面考慮，比如是不是在裝機時光驅、硬盤的螺絲沒有上緊，在運輸或碰撞中螺絲松動掉到了主板上;或是主板本身沒有安裝平整等，和機箱某顆螺絲接觸等。這些可能都會造成主板的短路，導致進入保護狀態，無法開機。紅外bga回焊臺
三.分析倍福觸摸屏C6240電路
首先通過強加電法定位主板不通電的具體故障電路。也就是說直接短路接綠線和黑線。如果此時可以加電開機說明故障在于開機電路本身。如果此時不可以加電，說明有嚴重的短路現象。
ATX電源內部保護，它不允許自己所輸出的電壓對地，所以電源內部自動保護了。可能短路的有紅線短路，黃線短路，紫線短路或者是CPU的主供電端短路。以上的短路現象，在實際主板故障中出現任何一種都會出現強行加電而加不上電。
對于紅線短路可能的原因有主板上某個場效應管短路或者是電源管理器短路，還有門電路短路或者是I/O短路，還有南橋短路，也有可能是5V濾波電容短路。測一下5V?ATX對地?cái)?shù)值或測供電管對地?cái)?shù)�悼詞欠穸緣囟搪妨恕U5畝緣厥凳�380歐姆左右，那么你明顯測供電管對地0歐姆或接近0歐姆左右，這時候肯定是說主板出現芯片對地短路現象造成ATX保護。
對于黃線12V短路通常是電源管理本身和12V濾波電容短路，對于12V短路也有可能是串口芯片有問題。對于紫線短路可能是南橋、I/O、場效應管和門電路，以及紫線濾波電容和紫線穩壓二極管造成。對于CPU主供電短路可能是場效應管，電源管理器和主供電濾波電容。對于P4的主板，CPU主供電短路也有可能是北橋短路。測出對地短路的ATX電源線，再跑電路沿著線找到相關損壞的元器件，換掉。推薦使用專業的熱風拔焊臺。
總結：
1、主板不供電的原因很多，這塊主板無明顯的損壞痕跡，因此應該首先懷疑CMOS電池供電不足或短路。
2、借助萬用表的電壓、電流、電阻檔搭配使用，可事半功倍。
