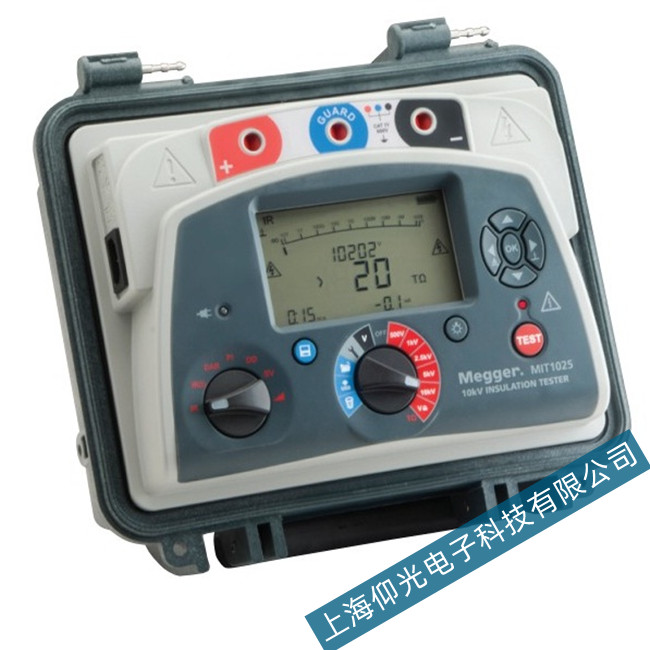

美國MEGGER電阻測試儀MIT1025故障維修處理方法
一、端鈕“E”、“L”開路時，搖動手搖發電機指針指不到“∝”。
首先拆下提手，旋下緊固螺絲。用電烙鐵焊下發電機彈簧引線。把測量機構與發電機分開。
1、檢查測量機構：測量機構主要有交叉式線圈（以ZC25型表為例）、導流絲、電壓、電流回路電阻等組成。
①首先觀察導流絲是否變形，因導流絲變形，使得殘余力矩增大。特別是在“∝”附近，由于磁場較弱，定位力矩小，容易產生誤差。如是，應重新調整或更換導流絲；更換的導流絲應符合下列要求：導流絲無折傷，導流絲上、中、下三根應平行，不能上翹或下垂，用手撥動指針從“0”到“∝”，導流絲不能與轉軸或其它物相碰。
②用萬用表測電壓線圈是否斷路或短路。如是，重繞或更換。
③檢查電壓回路電阻是否增大，如是，重新調整電壓回路電阻。
2、檢查發電機：
①測量發電機輸出電壓：手搖發電機，用靜電電壓表或高壓數字電壓表測其輸出電壓。看是否與其標定的額定電壓相一致。允許有±10％的誤差。如發電機輸出電壓過低，檢查發電機繞組是否斷路或短路。如是，更換或重繞。
②檢查整流二極管是否擊穿短路，如是，更換。
③檢查發電機并聯電容是否損壞，如是，更換。
④檢查調速器的螺絲彈簧是否過松，如是，重新調整彈簧，使彈簧拉緊。
二、在“E”、“L”短路時，指針指不到“0”。
①若指針指不到“0”，可用鑷子扳動指針來調整。
②檢查電流回路電阻是否增大，如是，重新調整電阻。
③檢查電流線圈是否短路或斷路，如是，重繞或更換。
④檢查導流絲是否與其它物相碰或變形很大，如是，重新更換。
三、指針轉動不暢或轉動時有卡滯現象
①檢查軸尖是否磨損。如是，更換軸尖。
②寶石軸承與軸尖配合太緊，造成間隙過小，如是，應重新調整軸承與軸尖之間的間隙。
③儀表可動線圈變形與內部鐵芯相碰，如是，重新修整線框。
④導流絲變形。導致指針在轉動時與某些固定部分相碰。如是，重新調整導流絲。
⑤可動線圈與磁性鐵芯上的鐵屑相碰，如是，將帶有磁性的細鋼絲插入間隙中，利用鋼絲被磁化的原理吸出鐵屑。
四、在“∝”和“0”點位置正常。但有部分刻度點誤差較大。
①機械平衡不好。如是，重新調整平衡。方法是：將儀表不通電靜止在某一位置。然后向前后、左右傾斜30°來調平衡錘。
②重焊導流絲，并伸長或縮短導流絲。利用其殘余力矩來改變儀表的刻度特性。
③如以上方法直流電阻測試儀的調整不起作用。可以重劃刻度線來解決。
