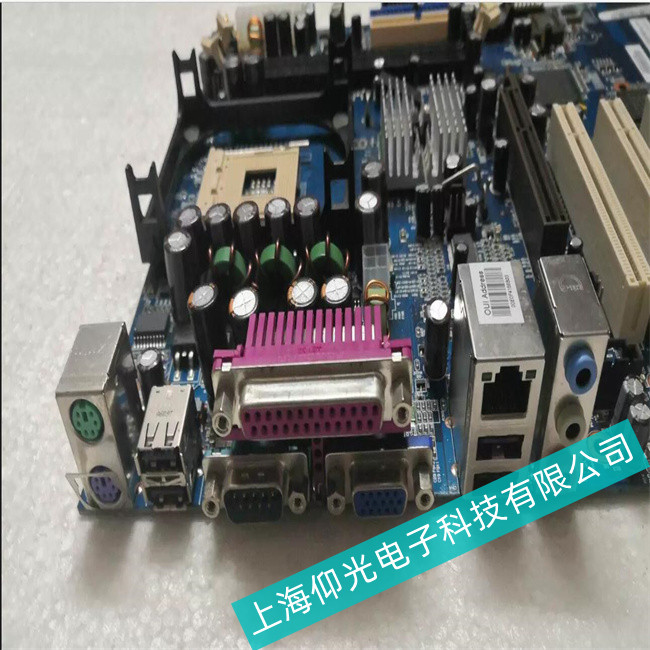

控創嵌入式工控機KD2030主板五大致命故障（專家維修經驗）
控創嵌入式工控機KD2030出現在主板上面的常見故障，大致可以分成四大類：軟性故障、可修復硬性故障、可替換硬性故障，以及致命硬性故障。軟性故障是指主板因為震動或者灰塵的原因，與其他配件接觸不良或者插位錯誤，這些故障通常都可以由用戶自身去解決。
可修復硬性故障包括BIOS電池沒電、爆電容、電感或者電阻燒壞、芯片組散熱風扇燒壞等等。遇到這些故障，懂得焊工的玩家可以自行解決，實在搞不掂的話，可以找找專家修復。
可替換硬性故障，比較常見的包括內存槽、PCI槽、PCI-E 1X槽燒壞、IDE接口、S-ATA接口和USB接口損壞等等。由于主板上面往往有多于一個這樣的插槽和接口，所以即使是壞了一個，用戶依然可以用替換插槽和接口的方法來解決。
至于致命故障，則是主板最為嚴重的一類故障問題。如果主板還在保修期內，建議用戶將主板拿到相關品牌的代理商那里，要求進行保修服務。商家往往要將主板送回到工廠才能維修，并且不一定能修好。假如主板已經過來保修期，那么主板基本上可以拿去報廢了。因為這些故障即使是給維修高手也很難進行修復。
致命故障1：內存控制電路燒壞
故障現象：開機黑屏，小喇叭不停響報警音(BIOS品牌不同，報警音也有所不同)，主機不能正常啟動。利用主板自帶的DEBUG硬件偵錯燈，或者是插入DEBUG偵錯卡，所示的字符對照代碼查詢表，顯示故障是出在內存部分。不過，在對BIOS進行放電操作之后，無論是使用內存更換法，還是使用內存槽替換法，都不能解決故障問題。
故障分析：這樣的故障情況其實是很常見的，在通過報警音和硬件偵錯燈的提示之后，發現故障源自于內存，DIY玩家都會打開機箱，將內存從內存槽上面拆下來。用橡皮膠擦一下內存正反兩面的金手指，再用毛刷輕輕地清掃一下內存槽上面的灰塵，將內存重新插到內存槽上面，之后通電開機測試。在大多數情況下，故障會很輕松地解決掉。
在以上操作無效之后，玩家們就會考慮將內存插到其他內存槽上面，以求確定是不是內存槽損壞。又或者是從其他地方借一條確認能用的內存，放到自己的主板上面使用，以求確定是不是內存條損壞。但是，這兩項操作依然不能使得主機正常啟動的話，故障就很可能是出在內存控制電路上面，而并非內存條和內存槽。這類故障修復的難度極大，普通的硬件維修店，往往只能通過儀表測出是內存控制電路損壞，而不是進行維修。內存控制電路損壞往往會牽扯到PCB損壞因為如果是過保主板不建議維修。
故障預防：上圖黃色方塊圍著的地方，就是內存控制電路。在電壓不穩定、打雷的時候使用電腦，又或者是沒有放走靜電的情況下，用手去接觸主板，都有可能會使得內存控制電路燒壞，建議DIY玩家要盡量避免這樣的操作。
致命故障2：CPU插槽物理損壞
故障現象：開機黑屏，小喇叭不停響起報警音，主機不能正常啟動。利用主板自帶的DEBUG硬件偵錯燈，或者是插入DEBUG偵錯卡，所示的字符對照代碼查詢表，顯示故障是出在CPU，或者是CPU沒有安裝好。將CPU和散熱器從主板上面拆下來，更換了散熱硅膠，再將CPU和散熱器安裝回去，故障依舊。將CPU放到其他主機上面運行，一切正常，證明CPU本身沒有問題。
故障分析：報警音和DEBUG偵錯代碼顯示CPU故障，但是在使用排除法之后確認CPU本身沒有問題，那么故障很可能就是出在CPU插槽上面。對應INTEL和AMD兩家CPU，目前主流的CPU架構，是LGA775和Socket AM2。前者是一反傳統地將針腳做到CPU插槽上面，而CPU只有對應針腳的觸點。后者則是一如以往是采用針孔式插槽，針腳依然是設置在AM2架構的CPU上面，只是針腳數、分布和大小不同于以往的Socket754和Socket939。
將LGA775架構的CPU安裝到主板上面，對于DIY新手來說絕對是一個高危操作，只要位置沒有對好，就有可能造成CPU插槽里面的針腳被壓壞，CPU插槽甚至整塊主板都只能報廢，至于AM2架構的插槽，損壞往往是由于操作時用力過猛，或者是CPU還沒有對上位就撥動那條驅動桿下壓。另外，安裝CPU散熱器不當，也可能會使得CPU插槽損壞。CPU底座損壞需要更換時成本較高，以華碩為例即使是在保期內底座損壞收費也高達150元。如果是過保主板不建議維修。
故障預防：使用LGA775平臺的用戶，如果沒有一定的DIY經驗，最好不要將CPU隨便拆下來。除非是散熱條件很差，或者是超頻過度，否則CPU出現故障的機率是很低的。假如系統提示CPU故障，應該考慮檢查一下CPU插槽有沒有損壞。
致命故障3：芯片組因過熱燒焦
故障現象：開機黑屏，硬盤燈在閃動一段時間后不亮，主機沒有發生任何報警音。利用主板自帶的DEBUG硬件偵錯燈，或者是插入DEBUG偵錯卡，所示的字符對照代碼查詢表，顯示故障是出在主板，又或者是未知故障。將主板上面的多余配件撥下，只剩下CPU、內存、主板、顯卡、鍵鼠和電源，通關開機故障依舊。將CPU、內存和顯卡放到其他電腦平臺上面，測試之后一切正常。有些情況下，主板芯片組上面會出現燒壞的痕跡，并且有燒焦的氣味，但是有些情況則完全沒有燒壞的痕跡和氣味。
芯片組損壞
故障分析：不管是采用南北橋設計的芯片組，還是采用單芯片設計的芯片組，在日常DIY的過程中，主板芯片組燒壞的情況也是時有發生的。而造成芯片組被燒壞的原因，大概有以下這兩種：
一種是因為芯片組過熱。主板廠商對應芯片組發熱量很大的問題，都采用散熱器或者散熱片來解決。然而在天氣炎熱，外界氣溫比較高的情況，如果機箱內部的散熱條件比較差，加上主板廠商在芯片組散熱工作沒有做好，甚至是偷工減料，將會直接導致芯片組“發高燒”。如果這種狀態是長時間持續的話，芯片組因為過熱而燒壞是十分正常的。
第二種情況是芯片組因為靜電或者電流過大而被燒壞，靜電一般是人為造成的，而電流過大則與主板在濾波和穩壓方面做得不好有直觀的關系。如果芯片是這樣被燒壞的話，將可能不會有燒壞的痕跡和燒焦的氣味。
芯片組因過熱燒焦損壞往往會牽扯到PCB損壞因為如果是過保主板不建議維修。
故障預防：芯片組是主板的“心臟”，如果芯片組燒了，主板基本上都沒救了。因此，用戶是經常關注主板芯片組的散熱情況，特別是在天氣熱的時候，如果發現芯片組的散熱片和散熱器摸上去非常燙手，就要馬上考慮改善機箱內存散熱，或者是為芯片散增加散熱裝置。
致命故障4：固化BIOS刷新失敗
故障現象：刷新主板BIOS過程中出現意外情況，導致操作不能正常完成，又或者BIOS文件本身有問題，刷完之后再啟電腦，出現黑屏不能正常啟動。DEBUG偵錯燈顯示BIOS錯誤，就算進行BIOS放電操作之后，故障依然存在。檢查主板之后，發現主板是采用單BIOS固化設置，BIOS芯片已經焊在主板上面，不能拆下來拿到編程器去重刷，主板因此而報廢。
故障分析：現在越來越多中低端主板是采用了固化BIOS的設置，BIOS芯片被直接焊接固定在主板上面。BIOS本身是可以刷寫的，如果用戶的刷新升級過程出現什么意外情況，主板的BIOS數據就會被破壞，主板將不能進行正常的啟動操作。更嚴重的是，要把固化的BIOS芯片從主板上面弄下來，難度極大。即使焊下來之后，因為接腳等問題，也不一定能夠放到編程器上面去重刷BIOS文件。這樣一來，硬件本身沒有問題的一塊主板，就會因為BIOS損壞而變成了一塊廢板。
故障預防：盡量不要選購采用單BIOS固化設計的主板，要么就選嵌入式單BIOS主板，要么就選雙BIOS固化設計的主板，當然如果主板是像下圖那樣，采用雙BIOS嵌入式設計，就最好不過了。雙BIOS設計，可以提供BIOS備份還原功能，通常可以用第二個BIOS的數據來啟動機器，或者是還原第一個BIOS的數據。嵌入式BIOS設計，即使刷壞了BIOS，只要玩家將BIOS芯片取出來，再用閃存盤COPY一份完整的BIOS文件，就可以去找一些做單片機或者刷芯片的商家，以付費的形式，請他們用編程器刷BIOS文件重新刷入到BIOS芯片當中。
致命故障5：顯卡花屏源自插槽
故障現象：電腦能夠正常開機，但是在啟動之后經常出現沒規則的死機與花屏。有時可以進入Windows系統，有時就算進入BIOS也會花屏。更換顯卡之后問題依然存在，將原用的顯卡插到其他主機上面，情況一切正常。曾經懷疑是電源供電不足，在更換了名牌大功率電源之后，花屏問題沒有任何變化。
故障分析：顯卡沒問題，電源也已經換過，此時平臺依然是會花屏，這意味著故障并不是出在于顯卡和電源，而是顯卡與主板的連接處，也就是主板顯卡插槽上面。這其實是主板檔次、品質和用料的一個真實體現。很多時候，在一些中低端主板上面搭配功率比較大、體積比較大的顯卡，在剛開始的時候運行狀態還比較正常。但是，在使用了一段時間之后，在PCI-E 16X插槽上面就會出現供電不足，受力變形、焊點虛焊等問題。這樣顯卡就不能穩定地工作，花屏的情況就會發生。
由于大部分中低端主板都只配置一條PCI-E 16X插槽，不象SLI主板那樣有兩條顯卡插槽，所以如果這條槽出現質量問題，而主板本身又不是整合型主板，自帶顯示核心的話，主板就很可能要報廢，畢竟顯卡插槽的維修難度是相當高的。(當然這種情況要排除顯卡供電電路電路中的電容問題)
故障預防：盡量不要在低價位主板上面使用功率太大，或者搭配大型散熱器的顯卡。在選購主板的時候，著重檢查一下顯卡插槽的用料和焊點。
