在維修焊機過程中會遇到一些疑難雜癥，這時我們就會用到示波器
案例：NBC270氣保焊，帶手工焊
故障現象為扣槍出氣送絲正常，不化絲
排除主控板、送絲機機及槍的問題后，問題出在逆變板上，測量數值又正常，這時候就要請出我們的示波器了。

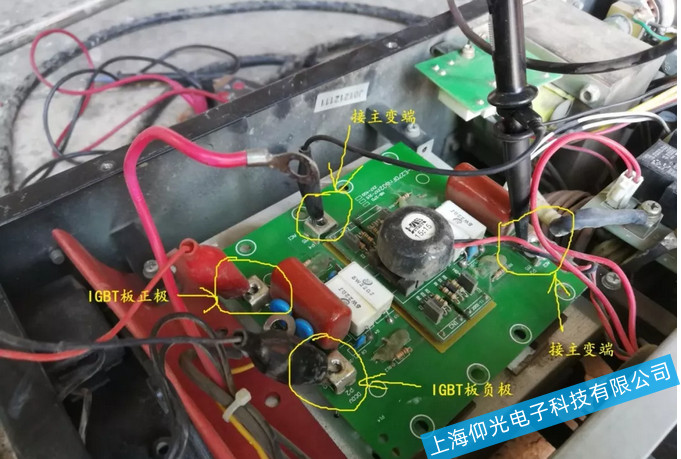

給IGBT板主電輸出端供一個30V直流電，正極接IGBT板正極，負極接IGBT板負極，示波器兩端分別接IGBT板的兩個主變接入端，焊機開機，打到手工焊，看看示波器的波形。

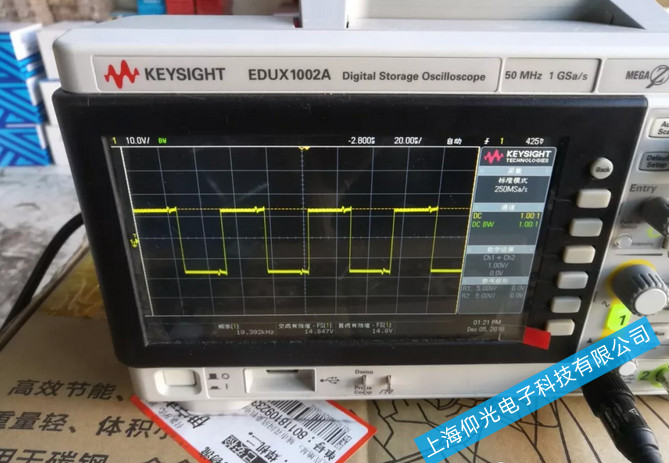

正常情況下應該為方方正正的方波，這個波形缺了一角，說明IGBT管4個管子其中有個壞的，但量著又正常，所以只能全換掉，換掉后再來看看波形

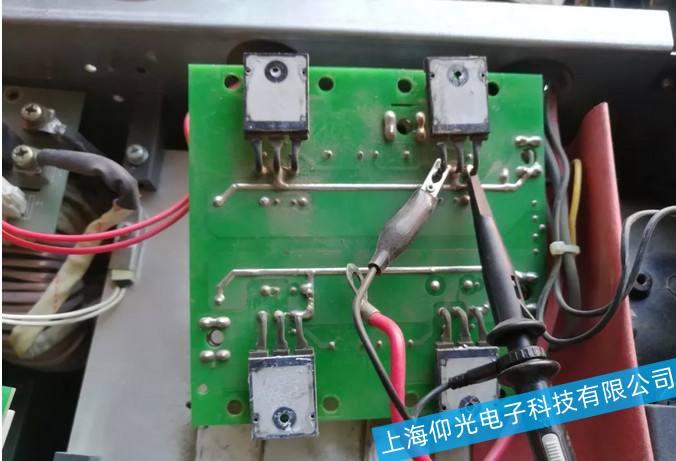

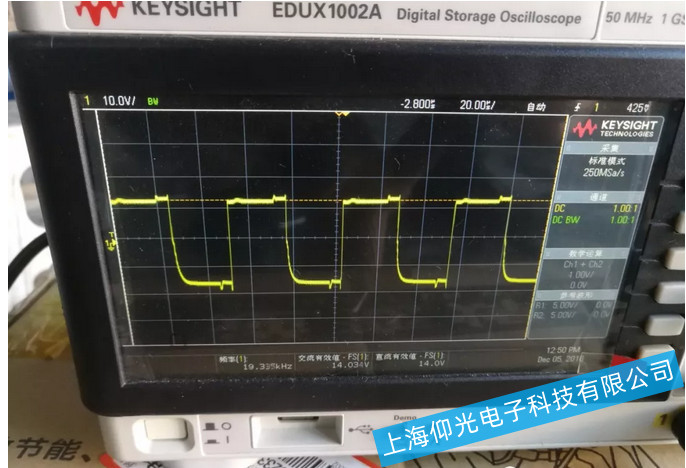

IGBT驅動波形如上圖，從示波器上可以看到頻率為19.336KHZ，交流值為13.2V，大部分的驅動波形都如上圖所示，也有各別的驅動波形不一樣，如滬通大力神的和步威的機器。
