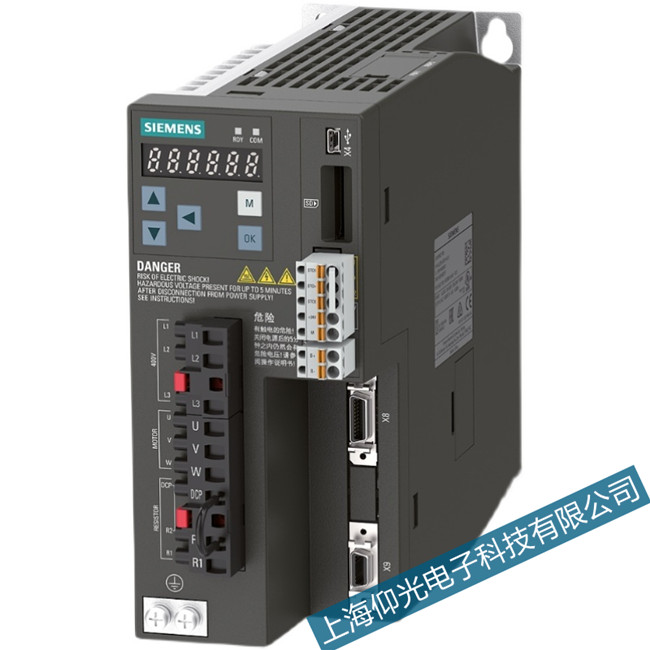

西門子810m伺服驅動器維修：西門子伺服驅動器接口電路故障中我們將接口電路分為數字接口電路、模擬接口電路和通信接口電路。工業控制對可靠性要求很高,工業電路板接口電路設計要盡可能地考慮各種電磁干擾,考慮各種預案下如西門子伺服驅動器過熱、過電壓、過電流的保護措施數字量的輸入幾乎都采用了光耦(光電耦合器),根據輸入信號的頻率大小要求不同會采用不同頻率性能的光耦。
伺服驅動器電路接口故障中電路設計了解：
1在西門子伺服驅動器的模擬接口方面,電路設計者針對不同的物理量檢測或控制的具體指標性能要求,會采用與之匹配的電路。如溫度檢測電路,包括熱敏電阻檢測電路、熱電偶檢測電路、鉑電阻檢測電路、紅外線溫度檢測電路等
2而鉑電阻檢測電路根據精度要求不同又可設計為兩線制檢測、三線制檢測、四線制檢測的電路形式。因此在維修時會針對這些典型電路分析講解,我們在實際維修西門子伺服驅動器碰到的電路也大抵囊括在這些范圍內。
3對這些電路有了比較深入的了解后我們在維修時只要舉一反三,稍加比對便知其來龍去脈,維修便有了目標和重點通信接口方面,重點是要了解各類通信接口、總線的物理定義和要求,如RS232RS422/485 CANBUS等。要熟知一些西門子伺服驅動器常用芯片的工作原理,當我們在維修工作中碰到類似的芯片時,腦海中必定回想起它的典型電路形式,檢修方案也就是水到渠成的事。
4西門子伺服驅動器電路數字量輸入部分的電路圖，此電路的PLC輸入公共端使用的是24V電壓,則當某個輸入端與0V短接時,對應的光耦內部LED得電,耦內部的三極管導通,輸出變為低電平送后級電路處理。我們看到在每一個西門子伺服驅動器電路給定信號的回路中,串聯了三個電阻,并且反向并聯了一個二極管,這可以保護光耦內部的LED正向流不至于過大,反相電壓不至于過高造成對光耦的損壞。
